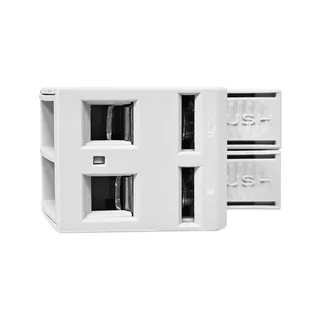

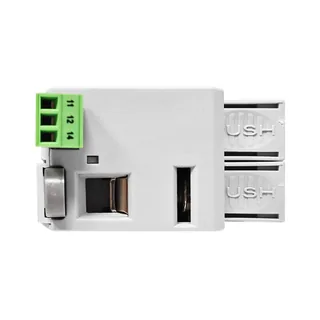

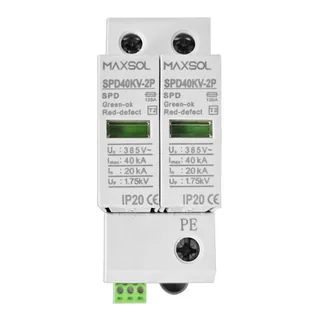

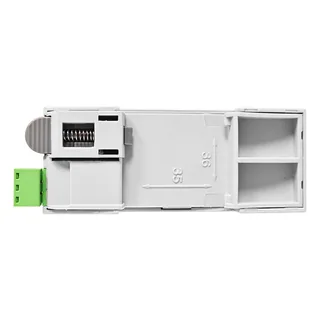

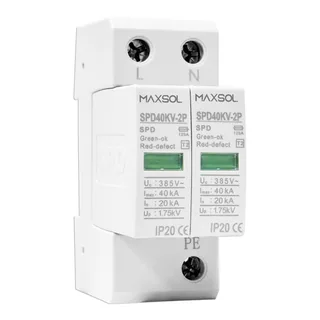

الطراز: SPD40KV-2P

جهاز حماية صناعي من الارتفاعات المفاجئة في الجهد بتيار 20-40kA للتثبيت على سكة DIN

جهاز حماية من ارتفاعات الجهد المفاجئة لسكة DIN، بتيار تفريغ اسمي 20kA وأقصى 40kA وجهد Uc ‏385V، مع مؤشر عطل وملامسات إشارة عن بُعد.

الميزات الرئيسية

واقي من ارتفاعات الجهد المفاجئة/الصواعق 20-40KA
أقصى جهد تشغيل مستمر AC ‏Uc:385V
تيار التفريغ الاسمي (8/20μS) ‏In:20KA
أقصى تيار تفريغ (8/20μS) ‏Imax:40KA
زمن الاستجابة tA: ‏≤25nS
درجة الحماية: ‏IP20
نطاق درجة الحرارة Tu: ‏-40℃…+80℃
عرض التركيب: ‏2mods
حامل التركيب: ‏35mmDIN
خصائص الأطراف Un/ln؛ توصيل طرف الإشارة عن بُعد: ‏AC:250V/0.5A، ‏DC:250V/0.1A، ‏125V/0.2A، ‏75V/0.5A

ورقة البياناتتنزيل عرض

المواصفات

الطراز: SPD40KV-2P
جهد التشغيل الاسمي AC ‏(Un): 230V / 50Hz
أقصى جهد تشغيل مستمر (Uc): 385V
تيار التفريغ الاسمي (8/20 μs) ‏(In): 20 kA
أقصى تيار تفريغ (8/20 μs) ‏(Imax): 40 kA
مستوى حماية الجهد (Up): ≤ 1.75 kV
زمن الاستجابة (tA): ≤ 25 ns
مصهر احتياطي: 160 A
قدرة تحمل قصر الدائرة: 25 kA / 50 Hz
نطاق درجة حرارة التشغيل: -40℃ ~ +80℃
طريقة توصيل أسلاك التركيب: توصيل على التوازي
مواصفات التوصيلات: سلك متعدد الشعيرات بمقطع 16 mm²
حالة التشغيل / مؤشر العطل: أخضر / أحمر
مادة الهيكل: بلاستيك PBT مثبط للهب (أحمر، رمادي اختياري)، ‏UL94-V0
عرض التركيب: 2 وحدة (2P)
حامل التركيب: سكة DIN بعرض 35 mm
درجة الحماية: IP20
نوع ملامسات الإشارة عن بُعد: ملامس تبديل
خصائص الأطراف: Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A
توصيل أطراف الإشارة عن بُعد: سلك أحادي أو متعدد الشعيرات بمقطع أقصى 1.5 mm²
