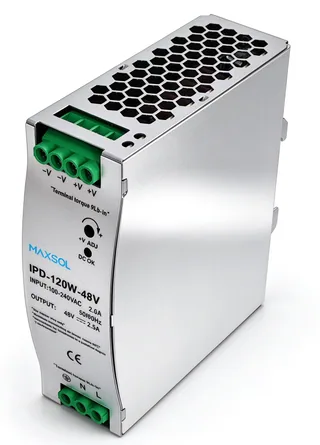

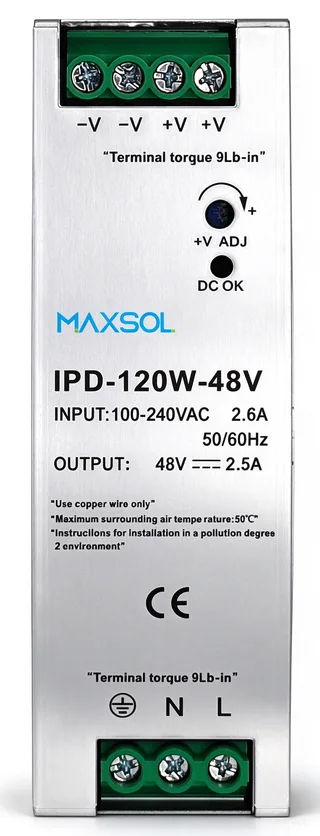

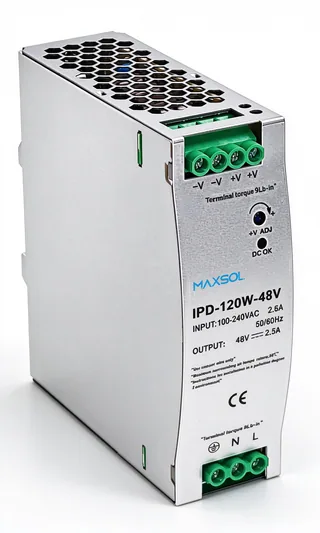

الطراز: IPD-120W-48V
مزود طاقة صناعي 48V DC 120W لسكة DIN
مزود طاقة عالي الكفاءة 120W 48V DC لسكة DIN للأتمتة الصناعية. يتميز بحماية من الحمل الزائد وتصميم مدمج. مثالي لمتكاملي الأنظمة.
الميزات الرئيسية
- مزود طاقة صناعي لسكة DIN (48V / 120W)
- الخرج: 48V DC، 2.5A (0–2.5A)، 120W
- التموج والضجيج: 480mV
- ضبط الجهد: 47.2–48.8V
- الدخل: 100–240 VAC، 47–63 Hz
- تيار الدخل: 2.25A عند 115V / 1.3A عند 230V
- الكفاءة: 86%
- الحماية: OLP / OVP / SCP
- الأبعاد: 40 × 125.2 × 113.5 mm

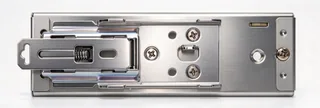

- التثبيت: سكة DIN
المواصفات
الخرج
- الطراز
- IPD-120W-48V
- جهد DC
- 48V
- التيار الاسمي
- 2.5A
- نطاق التيار
- 0-2.5A
- القدرة الاسمية
- 120W
- التموج والضجيج
- 480mV
- نطاق ضبط الجهد
- 47.2~48.8V
- تفاوت الجهد، الملاحظة 3
- ±2.0％
- تنظيم الخط
- ±0.5%
- تنظيم الحمل
- ±1%
- زمن بدء التشغيل
≤1000ms/230VAC (الحمل الكامل)
≤2000ms/115VAC (الحمل الكامل)
- زمن الاحتفاظ بالطاقة (القيمة النموذجية)
- 30ms/230VAC (عند الحمل الكامل)
الدخل
- نطاق الجهد
- 100-240VAC
- نطاق التردد (Hz)
- 47~63Hz
- الكفاءة (القيمة النموذجية)
- 86%
- تيار AC (القيمة النموذجية)
1A كحد أقصى، 220VAC
2A كحد أقصى، 110VAC
- تيار الاندفاع عند التشغيل (القيمة النموذجية)
- بدء تشغيل بارد <50A/230VAC
- تيار التسرب
- ＜0.75mA/240VAC
الحماية
- الحماية من قصر الدائرة
- طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
- الحماية من الحمل الزائد
110%~150% من قدرة الخرج الاسمية
طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
ظروف التشغيل
- درجة حرارة التشغيل (℃)
- -10℃ – +45℃
- درجة حرارة التشغيل (℃)
- 20% – 90%RH، دون تكاثف
- درجة حرارة التخزين ورطوبته
- 20℃ – +85℃، 10% – 95%RH، دون تكاثف
- معامل درجة الحرارة
- ±0.3‰（ 0 – 50℃ ）
- مقاومة الاهتزاز
- 10-500Hz، 2g، 10 دقائق/دورة، 60 دقيقة لكل محور من X وY وZ
معيار السلامة
- جهد التحمل (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- مرجع معيار السلامة
- مصمم وفق معايير EN/UL60950-1 وGB4943
- مقاومة العزل
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
العبوة
- أبعاد المنتج
- 40*125.2*113.5(mm) (العرض*الارتفاع*العمق)
- الوزن
- 0.4kg
الخرج
- الطراز
- IPD-120W-48V
- جهد DC
- 48V
- التيار الاسمي
- 2.5A
- نطاق التيار
- 0-2.5A
- القدرة الاسمية
- 120W
- التموج والضجيج
- 480mV
- نطاق ضبط الجهد
- 47.2~48.8V
- تفاوت الجهد، الملاحظة 3
- ±2.0％
- تنظيم الخط
- ±0.5%
- تنظيم الحمل
- ±1%
- زمن بدء التشغيل
≤1000ms/230VAC (الحمل الكامل)
≤2000ms/115VAC (الحمل الكامل)
- زمن الاحتفاظ بالطاقة (القيمة النموذجية)
- 30ms/230VAC (عند الحمل الكامل)
الدخل
- نطاق الجهد
- 100-240VAC
- نطاق التردد (Hz)
- 47~63Hz
- الكفاءة (القيمة النموذجية)
- 86%
- تيار AC (القيمة النموذجية)
1A كحد أقصى، 220VAC
2A كحد أقصى، 110VAC
- تيار الاندفاع عند التشغيل (القيمة النموذجية)
- بدء تشغيل بارد <50A/230VAC
- تيار التسرب
- ＜0.75mA/240VAC
الحماية
- الحماية من قصر الدائرة
- طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
- الحماية من الحمل الزائد
110%~150% من قدرة الخرج الاسمية
طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
ظروف التشغيل
- درجة حرارة التشغيل (℃)
- -10℃ – +45℃
- درجة حرارة التشغيل (℃)
- 20% – 90%RH، دون تكاثف
- درجة حرارة التخزين ورطوبته
- 20℃ – +85℃، 10% – 95%RH، دون تكاثف
- معامل درجة الحرارة
- ±0.3‰（ 0 – 50℃ ）
- مقاومة الاهتزاز
- 10-500Hz، 2g، 10 دقائق/دورة، 60 دقيقة لكل محور من X وY وZ
معيار السلامة
- جهد التحمل (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- مرجع معيار السلامة
- مصمم وفق معايير EN/UL60950-1 وGB4943
- مقاومة العزل
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
العبوة
- أبعاد المنتج
- 40*125.2*113.5(mm) (العرض*الارتفاع*العمق)
- الوزن
- 0.4kg
