الطراز: CS12060 (120W60AH12.8V)

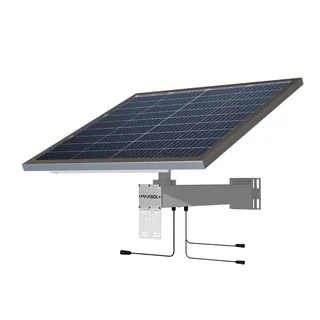

نظام طاقة شمسية لكاميرات CCTV بقدرة 120W وبطارية LiFePO4 بسعة 60Ah

نظام طاقة شمسية صناعي 120W ببطارية LiFePO4 بسعة 768Wh ومتحكم MPPT. مثالي لمتكاملي أنظمة CCTV وIoT المستقلة عن شبكة الكهرباء. يدعم RS485. تواصل معنا للحصول على المواصفات.

الميزات الرئيسية

  • حل تغذية CCTV بالطاقة الشمسية 120W60AH ‏768WH
  • اللوح الشمسي: لوح سيليكون أحادي البلورة بقدرة 120W
  • البطارية: بطارية LifePO4 ‏60AH12.8V، الإجمالي: ‏768WH
  • متحكم شمسي MPPT، ‏3* منفذ خرج DC12V
  • حامل تركيب للوح الشمسي والبطارية
  • ملحقات أخرى: حامل البطارية والبراغي وكابل DC وغيرها
  • خيار إضافي: ‏RS485
إرسال استفسار بالبريد الإلكتروني[email protected]
ورقة البياناتتنزيلعرض

المواصفات

مواصفات اللوح الشمسي

الطراز
CS12060 (120W60AH12.8V)
تغليف الوحدة
زجاج مقسّى/EVA/خلية/لوح خلفي EVA
بلورة السيليكون الشمسي
سيليكون أحادي البلورة
خصائص السيليكون البلوري
كفاءة تحويل عالية في الإضاءة القوية
حجم الخلايا وعددها
210*70/36
قدرة الخرج القصوى
120W
جهد التشغيل الأقصى
20.52V
تيار التشغيل الأقصى
6.18A
جهد الدائرة المفتوحة
24.9V
تيار قصر الدائرة
6.5A
السماحية
3%
أقصى جهد دائرة مفتوحة للنظام
1000V

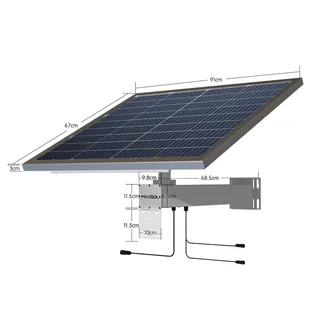

أبعاد اللوح الشمسي
910mm*670mm*30mm
نطاق درجة حرارة التشغيل
-40~85℃
الرطوبة النسبية
<90%
سماكة الإطار
0.88MM
الإطار
سبيكة ألمنيوم معالجة بالأنودة

مواصفات البطارية

الحل
MPPT (خوارزمية تتبع أقصى قدرة للدخل)، خرج بجهد ثابت،
سعة البطارية
12.8V/60AH (768WH)
مؤشر الشحن
مؤشر حالة LED
واجهة الدخل
موصل كهروضوئي من النوع الدائري للطيران
واجهة الخرج
قابس ذكر قياسي بقطر DC5.5mm، ثلاثة مخارج
جهد الخرج
12V±50mV
تيار الخرج
≤3A±50mA (إجمالي المخارج الثلاثة)
نسبة الاستفادة من التفريغ
≤90%
درجة حرارة التشغيل

الشحن: ‏0~60℃

التفريغ: ‏-10~55℃ (الدقة: ‏±1℃)

الحماية من زيادة التيار
>4A (حماية عند زيادة التيار لأكثر من 3 ثوانٍ، يومض الضوء الأخضر)
الحماية من الشحن الزائد والتفريغ المفرط

الحماية من التفريغ المفرط: ‏<10V؛

الحماية من الشحن الزائد: ‏>14.6V (الدقة: ‏±0.1V)

الحماية من قصر دائرة الخرج
يومض الضوء الأخضر، ثم يضيء باستمرار بعد إزالة قصر الدائرة
اتصال RS-485
قدرة الخرج والجهد والتيار ومعلومات أخرى حسب احتياجات العميل
وظيفة تسخين البطارية
عند توفر دخل كهروضوئي، تبدأ التدفئة إذا انخفضت الحرارة عن 0℃، وتتوقف عند ارتفاعها إلى 8℃
قدرة التسخين
15W كحد أقصى
درجة حرارة التخزين
-20~35℃
أبعاد حاوية البطارية
650mm*98mm*82mm
سعة المنتج
20%-30%
مادة البطارية
بطارية فوسفات حديد الليثيوم/LifePO4

عمر البطارية والشحن

مدة بقاء البطارية عند إيقاف التشغيل
2 سنة (لا تنتج حزمة البطارية أي خرج بعد إيقاف التشغيل؛ ويقتصر فقد الطاقة على التفريغ الذاتي للخلايا بنحو 3%-5%/شهر)
مدة بقاء البطارية عند التشغيل
نحو 25 يومًا (عند درجة حرارة عادية ودون حمل)
مدة تشغيل البطارية مع الحمل
تعتمد مدة التشغيل الفعلية على الحمل وسعة البطارية وظروف التشغيل. وللتقدير، تُقسم طاقة البطارية المتاحة (Wh) على قدرة الحمل الإجمالية (W)، بافتراض عدم وجود شحن شمسي.
مدة إعادة الشحن (الطاقة 0~100%)
نحو 2–3 أيام في ظروف شمس قياسية (4–5 ساعات شمس مكافئة يوميًا ودرجة حرارة عادية). تختلف المدة الفعلية حسب شدة الشمس وكفاءة النظام واستهلاك الطاقة.

طقم متكامل في عبوة واحدة

الحجم
920*730*225MM
الوزن (شامل الحامل والملحقات)
19.95KG
المحتويات

1* لوح شمسي

1* حاوية تضم البطارية وموصلات خرج DC

1* حامل للوح الشمسي وحاوية البطارية

1* حامل على شكل U للتثبيت على عمود

1* مجموعة براغٍ
