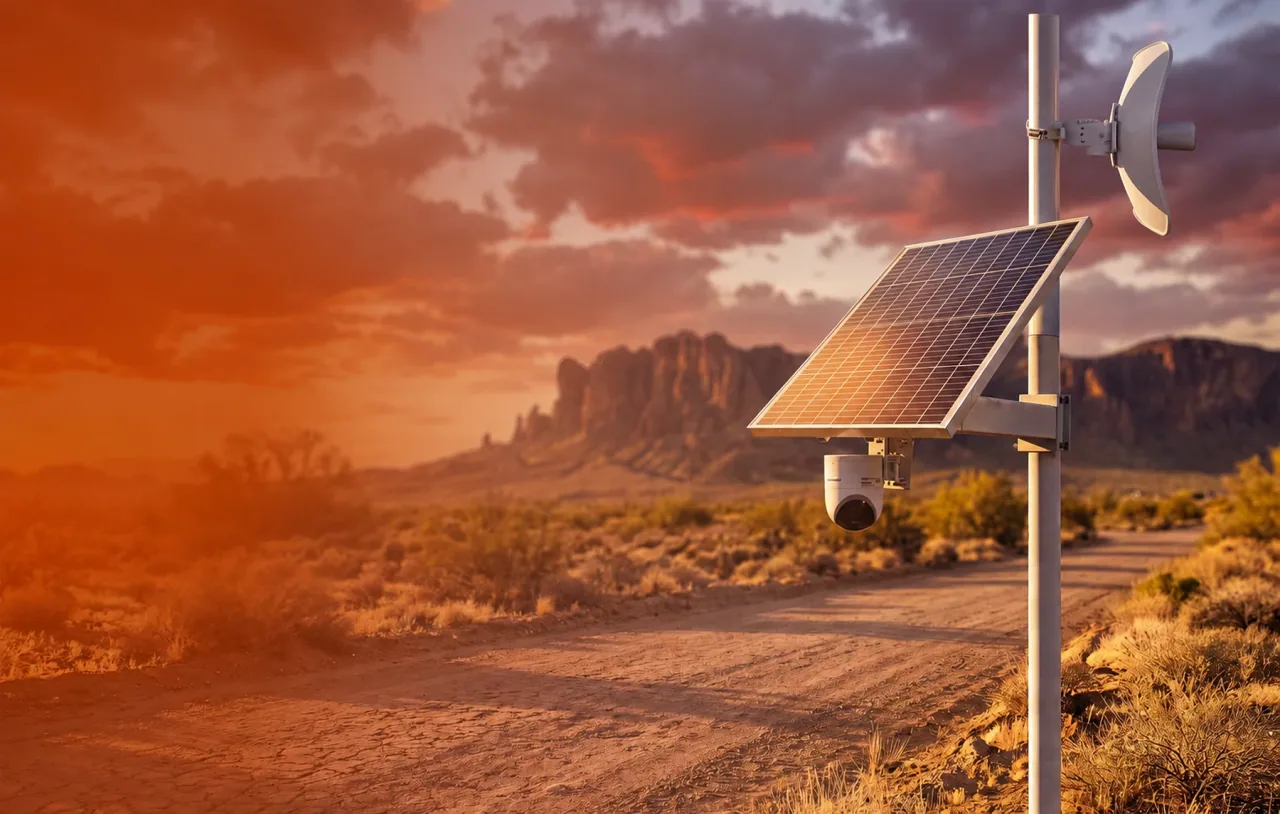

طاقة شمسية للمواقع الخارجية لتغذية أنظمة المراقبة عبر IP وأجهزة CPE اللاسلكية
مستقل عن الشبكة. مكتفٍ ذاتيًا. قابل للتوسع.
مركزك الأمني الشامل بالطاقة الشمسية من أجل
الأصول البعيدة الحيوية.
خلفية استخدام الحل
في المواقع مثل الأراضي الزراعية البعيدة والغابات ومناطق التعدين والأنهار ومواقع الإنشاء والنقاط الحدودية والطرق النائية، حيث لا تتوفر كهرباء عامة أو ألياف بصرية سلكية، يواجه تركيب كاميرات المراقبة تحديين رئيسيين:

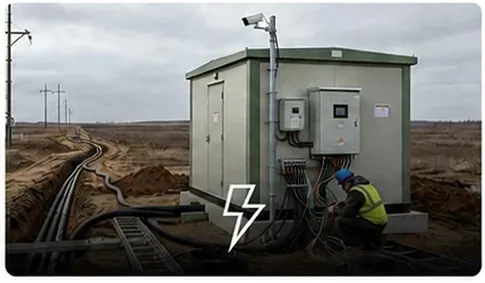

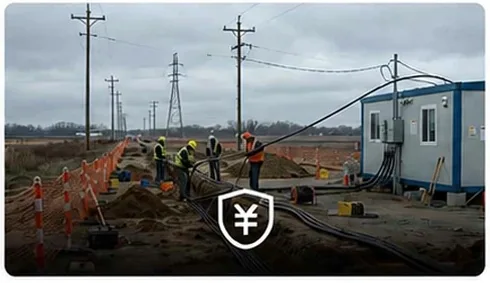

لا تتوفر تغذية من الشبكة الرئيسية، وتكلفة تمديد الأسلاك مرتفعة وإجراءات الموافقة معقدة.
يجب نقل مقاطع الفيديو التي تلتقطها الكاميرا عن بُعد إلى مركز المراقبة على مسافة
طويلة. ويتطلب النقل اللاسلكي من نقطة إلى نقطة جسر CPE لاسلكيًا.
كانت الألواح الشمسية والبطاريات ووحدات التحكم والحوامل تُشترى تقليديًا كل على حدة، وكان ذلك

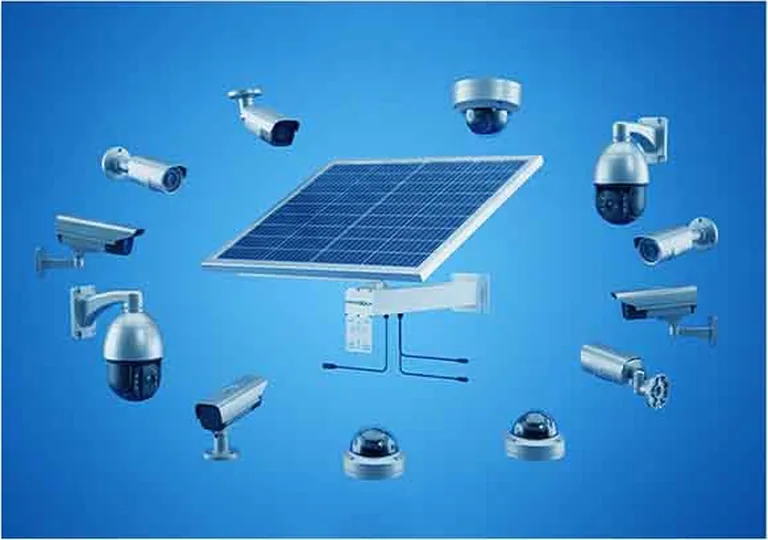

يؤدي إلى توصيلات معقدة ومقاومة ماء ضعيفة وتوافق محدود. أما نظام Maxsol CS12060 الشمسي المتكامل
نظام التغذية يلبي دفعة واحدة حاجة كاميرا IPC + جسر CPE اللاسلكي إلى طاقة مستقرة طوال اليوم.
حساب استهلاك طاقة أحمال الأجهزة الطرفية
استهلاك طاقة جهاز واحد
استهلاك الطاقة أثناء التشغيل العادي 2W - 5W
إجمالي استهلاك القدرة للنظام كله
إجمالي القدرة المستهلكة أثناء التشغيل المتزامن بالحمل الكامل = أقصى قدرة CPE البالغة 7W + أقصى قدرة IPC البالغة 5W = 12W. يستقر متوسط القدرة المستهلكة في التشغيل المستمر عند نحو 10W. استهلاك الطاقة للتشغيل المتواصل 24 ساعة في اليوم: 10W × 24h = 240Wh (0.24 kWh / يوم).

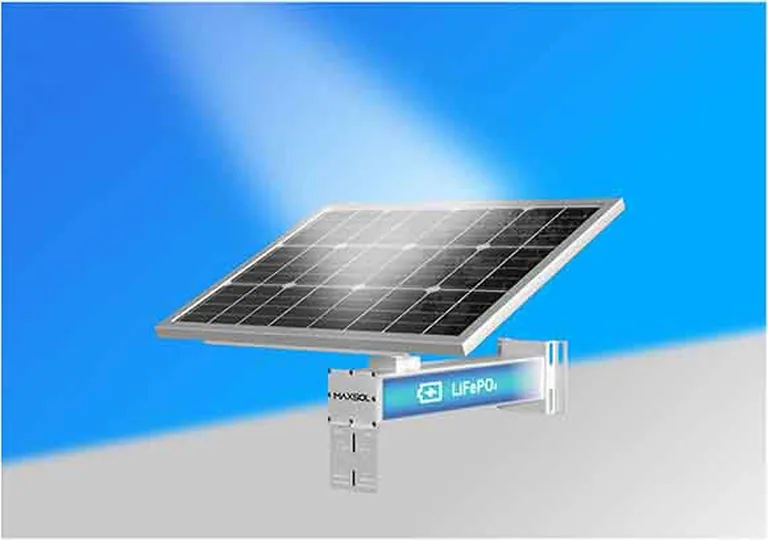

الحل الموصى به — CS12060
لوح شمسي أحادي البلورة 120W + بطارية LiFePO4 بسعة 60Ah (768Wh)
خرج 12V DC / 24V و48V PoE (عبر حاقن PoE)
يغذّي كاميرا IP + جهاز CPE لاسلكي على مدار 24/7
MPPT مدمج وتصميم مقاوم للماء بدرجة IP65
مثالي لأنظمة CCTV والمراقبة اللاسلكية في المواقع البعيدة

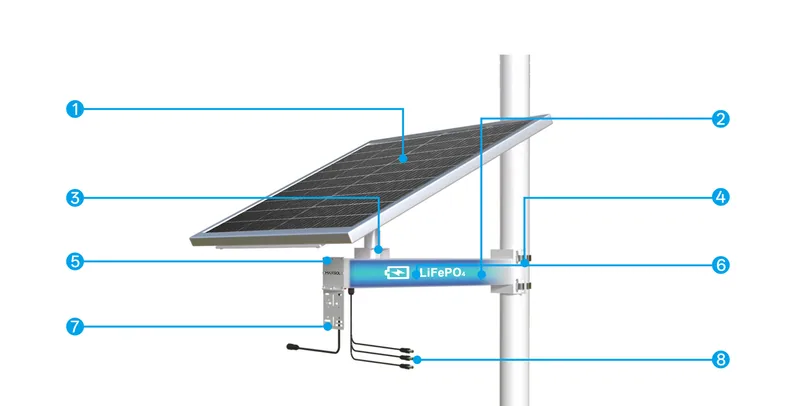

- لوح شمسي أحادي البلورة عالي الكفاءة من الفئة A
عمر تشغيلي يتجاوز 25 سنة · كفاءة تحويل 21.6%
- متحكم MPPT يعزز كفاءة الشحن
يحسّن الطاقة الشمسية ويقلل الخسائر ويرفع كفاءة الشحن بنسبة 20% مقارنة بمتحكمات PWM.
- قاعدة دوّارة للوح الشمسي
يدور بزاوية 360 درجة لتسهيل التركيب في بيئات مختلفة.
- دعم طرق تثبيت متعددة
يدعم التركيب على الحائط أو العمود لمختلف التطبيقات.

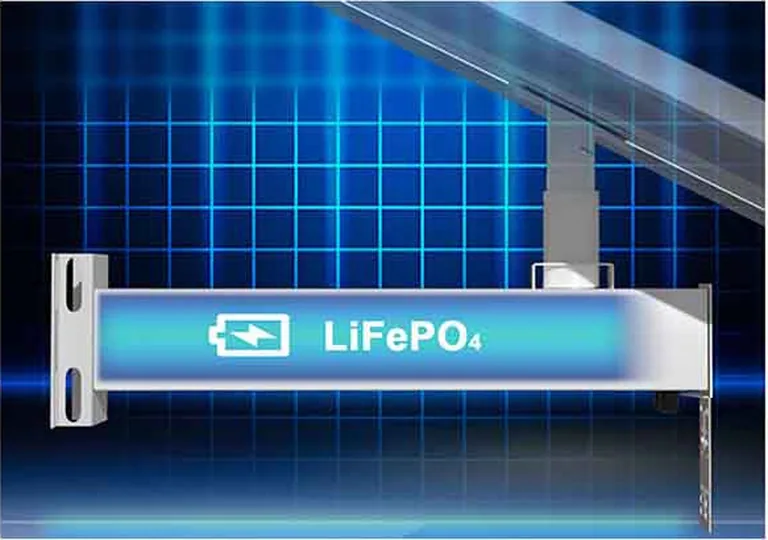

- صندوق بطارية خارجي IP65
حاوية متينة مصممة لتحمّل درجات الحرارة القاسية وتوفير عمر تشغيلي أطول.
- بطارية LiFePO4 من الفئة A بكامل السعة
بطارية فوسفات الحديد من الفئة A+ تتميز بأمان عالٍ ومقاومة قوية لدرجات الحرارة المرتفعة والمنخفضة.
- لوحة تثبيت لتركيب الأجهزة
يمكن بسهولة تركيب أجهزة مثل كاميرات IP أو موجّهات 4G هنا.
- خرج DC12V لكاميرات IP
يمكن تخصيصه بخرج 24V أو 48V DC لتغذية موجّهات 4G ونقاط الوصول الخارجية وأجهزة CPE ومبدّلات PoE وغيرها.
| البند | المواصفات/الحسابات |
|---|---|
| لوح شمسي | لوح شمسي أحادي البلورة بقدرة 120W |
| ساعات الشمس الذروة | 5 ساعات |
| كفاءة النظام | 60% |
| إنتاج الطاقة الشمسية اليومي | 120W x 5h x 60% = 360Wh/يوم |
| سعة البطارية | 60Ah LiFePO4 (768Wh) |
| حمل النظام | كاميرا IP + جهاز CPE لاسلكي = 10W |
| استهلاك الطاقة اليومي | 10W x 24h = 240Wh/يوم |
| طاقة احتياطية من البطارية | 768Wh ÷ 10W = 76.8 ساعة (الحد الأقصى النظري قبل احتساب الخسائر) |
افتراضات توضيحية: 5 ساعات شمس ذروة وكفاءة نظام 60% وحمل ثابت 10W. يفترض رقم 76.8 ساعة عدم وجود شحن شمسي أو خسائر؛ وتعتمد مدة التشغيل الفعلية على الطاقة المتاحة والحمل والطقس وظروف التشغيل.

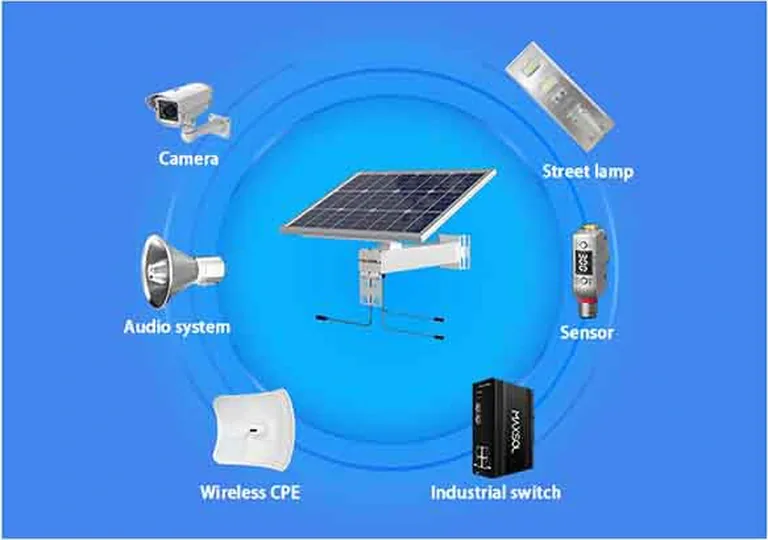

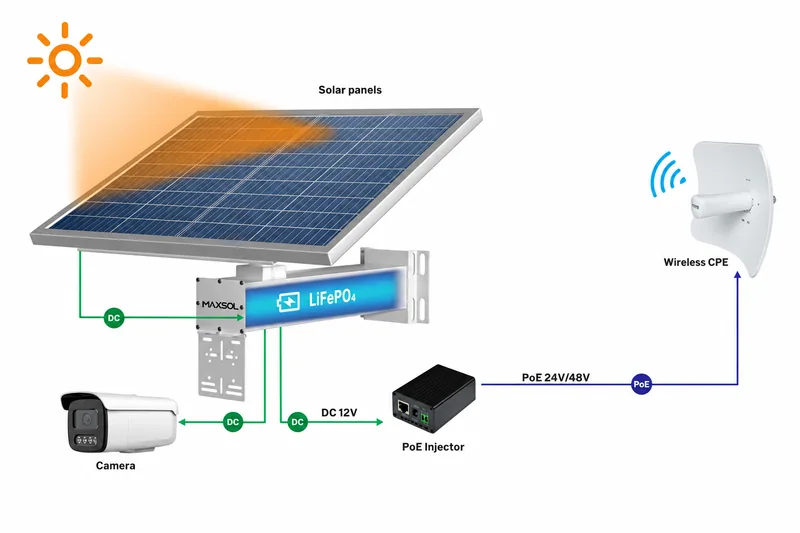

بنية النظام الكاملة
وحدة توليد الطاقة: اللوح الشمسي CS12060 بقدرة 120W — يمتص الطاقة الشمسية ويحوّلها إلى تيار مستمر يُغذّي المتحكم.
وحدة التحكم في تخزين الطاقة: حاوية متكاملة (متحكم MPPT + بطارية LiFePO4 بسعة 60Ah).

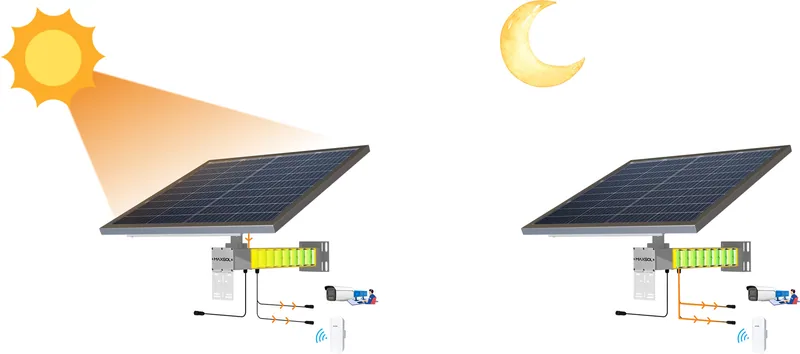

خلال النهار
تُستخدم الطاقة الشمسية أولًا لتغذية IPC وCPE مباشرة، وتُخزن الطاقة المتبقية في بطارية الليثيوم.
ليل / طقس غائم
توفر بطارية LiFePO4 تغذية 12V DC؛ ويحولها حاقن PoE مناسب إلى دخل PoE بجهد 24V/48V الذي يحتاجه الجهاز المتصل.
- الألواح الشمسية
- جهاز CPE لاسلكي
- كاميرات IP
- حاقن PoE
ملحقات التركيب: تتيح مجموعة الحوامل المعدنية المتكاملة تثبيت الألواح الشمسية والكاميرات وأجهزة CPE معًا على العمود نفسه بصورة موحدة، لتركيب بسيط ومظهر أنيق.
المزايا الأساسية للحل
كابل واحد يغذّي كل شيء
يُشغّل خط PoE واحد مقاوم للماء كاميرات IP وأجهزة CPE اللاسلكية معًا، مما يغني عن طقمين للطاقة الشمسية والأسلاك الإضافية وأعمال التثبيت الزائدة.
طاقة احتياطية من البطارية تعتمد مدتها على الحمل
توافق شامل
تغذية PoE قابلة للتبديل بين 24V/48V تناسب أي علامة تجارية لكاميرات IP أو الجسور اللاسلكية. لا حاجة إلى محولات خاصة.
تركيب في 30 دقيقة
يُشحن اللوح الشمسي والبطارية ومتحكم الشحن والحامل مدمجة مسبقًا في طقم واحد. موصلات قياسية مقاومة للماء. شخص واحد وعمود واحد وتشغيل بمجرد التوصيل.
مصمم للبيئات القاسية
يقاوم الفولاذ المطلي بالمسحوق الأشعة فوق البنفسجية والصدأ ورذاذ الملح. مصمم للمزارع والمناجم والمواقع الساحلية.
تكاليف تشغيل معدومة
طاقة شمسية بنسبة 100%. دون فواتير كهرباء. صيانة محدودة — يكفي مسح اللوح مرة سنويًا.

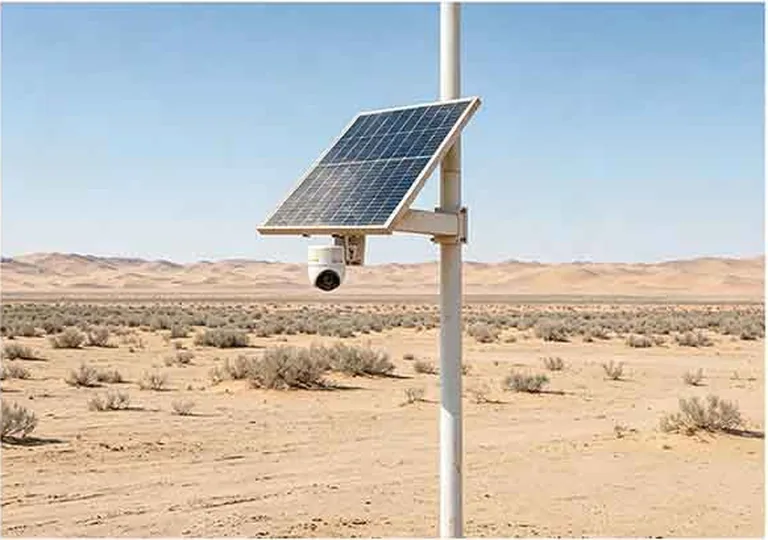

مصمم لتطبيقات خارجية متنوعة
اتصال وطاقة احتياطية موثوقان لتجهيزات البنية التحتية الحيوية.

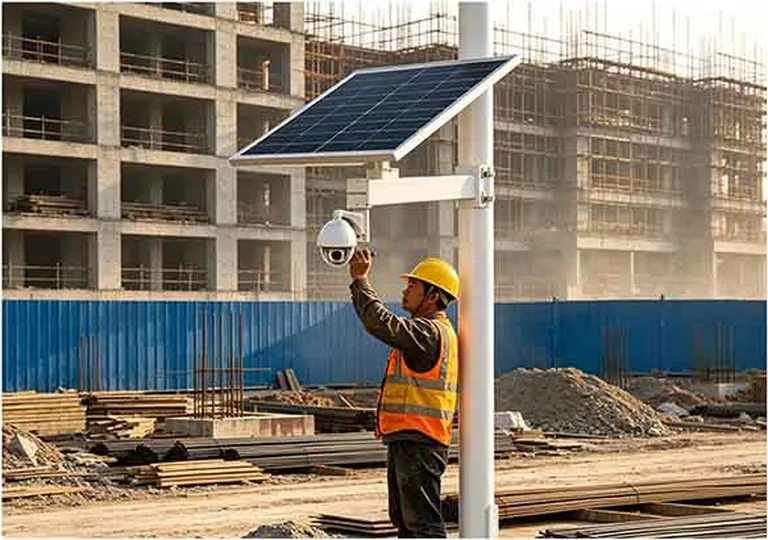

موقع إنشاء
منطقة ريفية بعيدة
مزرعة
طريق سريع
