الطراز: CS8040 (80W45AH12.8V)

نظام طاقة شمسية صناعي 80W ببطارية LiFePO4 لتغذية كاميرات CCTV

نظام شمسي صناعي عالي الأداء 80W ببطارية LiFePO4 بسعة 576Wh ومتحكم MPPT. طاقة موثوقة لأنظمة CCTV البعيدة. ‏RS485 اختياري. مثالي لمتكاملي B2B.

الميزات الرئيسية

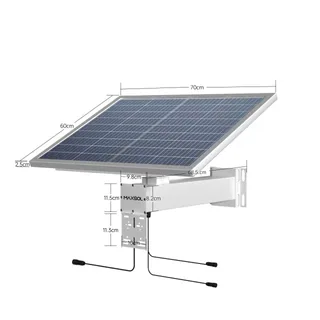

حل تغذية CCTV بالطاقة الشمسية 80W45AH ‏576WH
اللوح الشمسي: لوح سيليكون أحادي البلورة بقدرة 80W
البطارية: بطارية LifePO4 ‏45AH12.8V، الإجمالي: ‏576WH
متحكم شمسي MPPT، ‏3* منفذ خرج DC12V
حامل تركيب للوح الشمسي والبطارية
3* خرج DC12V
ملحقات أخرى: حامل البطارية والبراغي وكابل DC وغيرها
خيار إضافي: ‏RS485

إرسال استفسار بالبريد الإلكتروني[email protected]

ورقة البياناتتنزيل عرض

المواصفات

مواصفات اللوح الشمسي

الطراز: CS8040 (80W45AH12.8V)
قدرة الذروة في ظروف الاختبار القياسية STC: 80W (لوح واحد)
تغليف الوحدة: زجاج مقسّى/EVA/خلية/لوح خلفي EVA
بلورة السيليكون الشمسي: سيليكون أحادي البلورة
خصائص السيليكون البلوري: كفاءة تحويل عالية في الإضاءة القوية
حجم الخلايا وعددها: 210*52.5/36
قدرة الخرج القصوى: 80W
جهد التشغيل الأقصى: 21.1V
تيار التشغيل الأقصى: 4.10A
جهد الدائرة المفتوحة: 24.0V
تيار قصر الدائرة: 4.59A
السماحية: 3%
أقصى جهد دائرة مفتوحة للنظام: 1000V
أبعاد اللوح الشمسي: 700mm*600mm*25mm
وزن المنتج: 3.415KG
نطاق درجة حرارة التشغيل: -40~85℃
الرطوبة النسبية: <90%
سماكة الإطار: 0.88MM
الإطار: سبيكة ألمنيوم معالجة بالأنودة

مواصفات البطارية

الحل

MPPT (خوارزمية تتبع أقصى قدرة للدخل)، خرج بجهد ثابت،

سعة البطارية

12.8V/45AH (576WH)

مؤشر الشحن

مؤشر حالة LED

واجهة الدخل

موصل كهروضوئي من النوع الدائري للطيران

واجهة الخرج

قابس ذكر قياسي بقطر DC5.5mm، ثلاثة مخارج

جهد الخرج

12V±50mV

تيار الخرج

≤3A±50mA (إجمالي المخارج الثلاثة)

نسبة الاستفادة من التفريغ

≤90%

درجة حرارة التشغيل

الشحن: ‏0~45℃

التفريغ: ‏-10~55℃ (الدقة: ‏±1℃)

الحماية من زيادة التيار

>4A (حماية عند زيادة التيار لأكثر من 3 ثوانٍ، يومض الضوء الأخضر)

الحماية من الشحن الزائد والتفريغ المفرط

الحماية من التفريغ المفرط: ‏<10V؛

الحماية من الشحن الزائد: ‏>14.6V (الدقة: ‏±0.1V)

الحماية من قصر دائرة الخرج

يومض الضوء الأخضر، ثم يضيء باستمرار بعد إزالة قصر الدائرة

اتصال RS-485

قدرة الخرج والجهد والتيار ومعلومات أخرى حسب احتياجات العميل

وظيفة تسخين البطارية

عند توفر دخل كهروضوئي، تبدأ التدفئة إذا انخفضت الحرارة عن 0℃، وتتوقف عند ارتفاعها إلى 8℃

قدرة التسخين

15W كحد أقصى

درجة حرارة التخزين

-20~35℃

أبعاد حاوية البطارية

685mm*98mm*82mm

الوزن

≈2.5kg

سعة المنتج

20%-30%

مادة البطارية

بطارية فوسفات حديد الليثيوم/LifePO4

سعة البطارية

576Wh, 12.8V/45Ah

استهلاك الطاقة عند التشغيل

0.5±0.1W (عند درجة حرارة عادية، والجهاز مشغّل دون حمل)

درجة مقاومة الماء

IP65

عمر البطارية والشحن

مدة بقاء البطارية عند إيقاف التشغيل: 2 سنة (لا تنتج حزمة البطارية أي خرج بعد إيقاف التشغيل؛ ويقتصر فقد الطاقة على التفريغ الذاتي للخلايا بنحو 3%-5%/شهر)
مدة بقاء البطارية عند التشغيل: نحو 25 يومًا (عند درجة حرارة عادية ودون حمل)
مدة تشغيل البطارية مع الحمل: تعتمد مدة التشغيل الفعلية على الحمل وسعة البطارية وظروف التشغيل. وللتقدير، تُقسم طاقة البطارية المتاحة (Wh) على قدرة الحمل الإجمالية (W)، بافتراض عدم وجود شحن شمسي.
مدة إعادة الشحن (الطاقة 0~100%): نحو 2–3 أيام في ظروف شمس قياسية (4–5 ساعات شمس مكافئة يوميًا ودرجة حرارة عادية). تختلف المدة الفعلية حسب شدة الشمس وكفاءة النظام واستهلاك الطاقة.

طقم متكامل في عبوة واحدة

الحجم: 730*710*225MM
الوزن (شامل الحامل والملحقات): 16.45KG
