الطراز: CS6030 (60W30AH12.8V)

طقم طاقة شمسية صناعي 60W بسعة 384Wh

حل شمسي متين 60W لتغذية CCTV المستقل عن الشبكة. بطارية LiFePO4 بسعة 384Wh مع دعم MPPT وRS485. طاقة عالية الكفاءة لمتكاملي أنظمة الأمن الصناعي.

الميزات الرئيسية

حل تغذية CCTV بالطاقة الشمسية 60W30AH ‏384WH
اللوح الشمسي: لوح سيليكون أحادي البلورة بقدرة 60W
البطارية: بطارية LifePO4 ‏30AH12.8V، الإجمالي: ‏384WH
متحكم شمسي MPPT، ‏3* منفذ خرج DC12V
حامل تركيب للوح الشمسي والبطارية
ملحقات أخرى: حامل البطارية والبراغي وكابل DC وغيرها
خيار إضافي: ‏RS485

إرسال استفسار بالبريد الإلكتروني[email protected]

ورقة البياناتتنزيل عرض

المواصفات

مواصفات اللوح الشمسي

الطراز: CS6030 (60W30AH12.8V)
قدرة الذروة في ظروف الاختبار القياسية STC: 60W (لوح واحد)
تغليف الوحدة: زجاج مقسّى/EVA خلية/لوح خلفي EVA
بلورة السيليكون الشمسي: سيليكون أحادي البلورة
خصائص السيليكون البلوري: كفاءة تحويل عالية في الإضاءة القوية
حجم الخلايا وعددها: 210*40/33
قدرة الخرج القصوى: 60W
جهد التشغيل الأقصى: 19.38V
تيار التشغيل الأقصى: 3.10A
جهد الدائرة المفتوحة: 22.0V
تيار قصر الدائرة: 3.47A
السماحية: 5%
أقصى جهد دائرة مفتوحة للنظام: 1000V

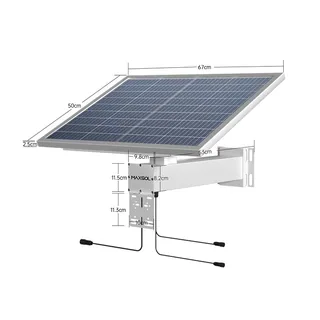

أبعاد اللوح الشمسي: 670mm*500mm*25mm
نطاق درجة حرارة التشغيل: -40~85℃
الرطوبة النسبية: <90%
سماكة الإطار: 0.88MM
الإطار: سبيكة ألمنيوم معالجة بالأنودة

مواصفات البطارية

الحل

MPPT (خوارزمية تتبع أقصى قدرة للدخل)، خرج بجهد ثابت،

سعة البطارية

12.8V/30AH (384WH)

مؤشر الشحن

مؤشر حالة LED

واجهة الدخل

موصل كهروضوئي من النوع الدائري للطيران

واجهة الخرج

قابس ذكر قياسي بقطر DC5.5mm، ثلاثة مخارج

جهد الخرج

12V±50mV

تيار الخرج

≤3A±50mA (إجمالي المخارج الثلاثة)

نسبة الاستفادة من التفريغ

≤90%

درجة حرارة التشغيل

الشحن: ‏0~45℃

التفريغ: ‏-10~55℃ (الدقة: ‏±1℃)

الحماية من زيادة التيار

>4A (حماية عند زيادة التيار لأكثر من 3 ثوانٍ، يومض الضوء الأخضر)

الحماية من الشحن الزائد والتفريغ المفرط

الحماية من التفريغ المفرط: ‏<10V؛

الحماية من الشحن الزائد: ‏>14.6V (الدقة: ‏±0.1V)

الحماية من قصر دائرة الخرج

يومض الضوء الأخضر، ثم يضيء باستمرار بعد إزالة قصر الدائرة

اتصال RS-485

قدرة الخرج والجهد والتيار ومعلومات أخرى حسب احتياجات العميل

وظيفة تسخين البطارية

عند توفر دخل كهروضوئي، تبدأ التدفئة إذا انخفضت الحرارة عن 0℃، وتتوقف عند ارتفاعها إلى 8℃

قدرة التسخين

15W كحد أقصى

درجة حرارة التخزين

-20~35℃

أبعاد حاوية البطارية

500mm*98mm*82mm

سعة المنتج

20%-30%

مادة البطارية

بطارية فوسفات حديد الليثيوم/LifePO4

عمر البطارية والشحن

مدة بقاء البطارية عند إيقاف التشغيل: 2 سنة (لا تنتج حزمة البطارية أي خرج بعد إيقاف التشغيل؛ ويقتصر فقد الطاقة على التفريغ الذاتي للخلايا بنحو 3%-5%/شهر)
مدة بقاء البطارية عند التشغيل: نحو 25 يومًا (عند درجة حرارة عادية ودون حمل)
مدة تشغيل البطارية مع الحمل: تعتمد مدة التشغيل الفعلية على الحمل وسعة البطارية وظروف التشغيل. وللتقدير، تُقسم طاقة البطارية المتاحة (Wh) على قدرة الحمل الإجمالية (W)، بافتراض عدم وجود شحن شمسي.
مدة إعادة الشحن (الطاقة 0~100%): نحو 2–3 أيام في ظروف شمس قياسية (4–5 ساعات شمس مكافئة يوميًا ودرجة حرارة عادية). تختلف المدة الفعلية حسب شدة الشمس وكفاءة النظام واستهلاك الطاقة.

طقم متكامل في عبوة واحدة

الحجم

730*510*225MM

الوزن (شامل الحامل والملحقات)

11.5KG

المحتويات

1* لوح شمسي

1* حاوية تضم البطارية وموصلات خرج DC

1* حامل للوح الشمسي وحاوية البطارية

1* حامل على شكل U للتثبيت على عمود

1* مجموعة براغٍ
