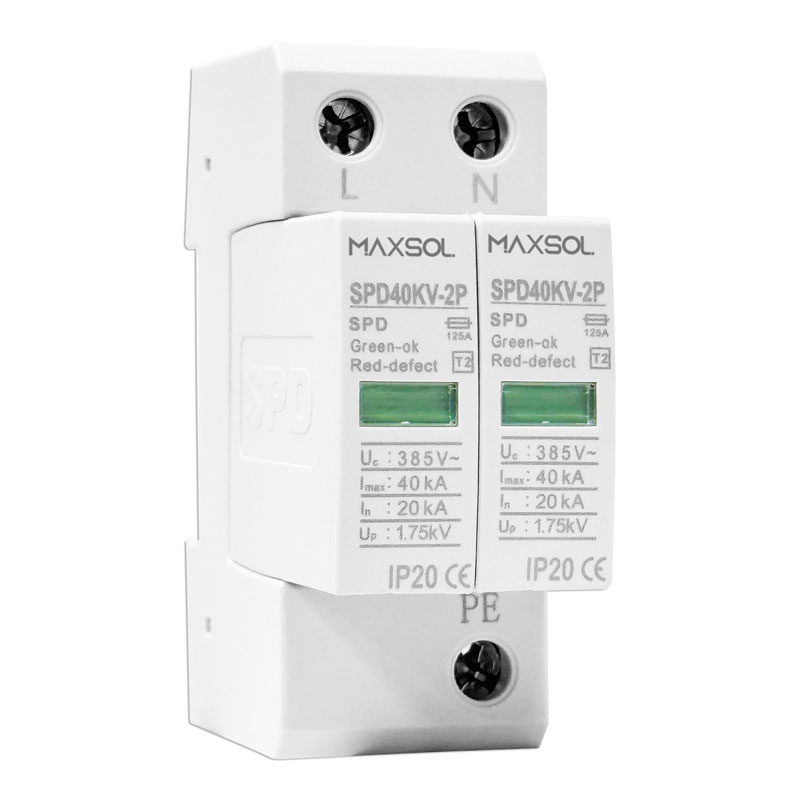

جهاز حماية صناعي من الارتفاعات المفاجئة في الجهد بتيار 20-40kA للتثبيت على سكة DIN
الطرازSPD40KV-2P
جهاز حماية من ارتفاعات الجهد المفاجئة لسكة DIN، بتيار تفريغ اسمي 20kA وأقصى 40kA وجهد Uc 385V، مع مؤشر عطل وملامسات إشارة عن بُعد.
الميزات
- واقي من ارتفاعات الجهد المفاجئة/الصواعق 20-40KA
- أقصى جهد تشغيل مستمر AC Uc:385V
- تيار التفريغ الاسمي (8/20μS) In:20KA
- أقصى تيار تفريغ (8/20μS) Imax:40KA
- زمن الاستجابة tA: ≤25nS
- درجة الحماية: IP20
- نطاق درجة الحرارة Tu: -40℃…+80℃
- عرض التركيب: 2mods
- حامل التركيب: 35mmDIN
- خصائص الأطراف Un/ln؛ توصيل طرف الإشارة عن بُعد: AC:250V/0.5A، DC:250V/0.1A، 125V/0.2A، 75V/0.5A
SPD40KV-2P
المواصفات
المواصفات
- الطراز
- SPD40KV-2P
- جهد التشغيل الاسمي AC (Un)
- 230V / 50Hz
- أقصى جهد تشغيل مستمر (Uc)
- 385V
- تيار التفريغ الاسمي (8/20 μs) (In)
- 20 kA
- أقصى تيار تفريغ (8/20 μs) (Imax)
- 40 kA
- مستوى حماية الجهد (Up)
- ≤ 1.75 kV
- زمن الاستجابة (tA)
- ≤ 25 ns
- مصهر احتياطي
- 160 A
- قدرة تحمل قصر الدائرة
- 25 kA / 50 Hz
- نطاق درجة حرارة التشغيل
- -40℃ ~ +80℃
- طريقة توصيل أسلاك التركيب
- توصيل على التوازي
- مواصفات التوصيلات
- سلك متعدد الشعيرات بمقطع 16 mm²
- حالة التشغيل / مؤشر العطل
- أخضر / أحمر
- مادة الهيكل
- بلاستيك PBT مثبط للهب (أحمر، رمادي اختياري)، UL94-V0
- عرض التركيب
- 2 وحدة (2P)
- حامل التركيب
- سكة DIN بعرض 35 mm
- درجة الحماية
- IP20
- نوع ملامسات الإشارة عن بُعد
- ملامس تبديل
- خصائص الأطراف
- Un / In
AC: 250V / 0.5A
DC: 250V / 0.1A, 125V / 0.2A, 75V / 0.5A - توصيل أطراف الإشارة عن بُعد
- سلك أحادي أو متعدد الشعيرات بمقطع أقصى 1.5 mm²
