ورقة البيانات
ملحقات الطاقة

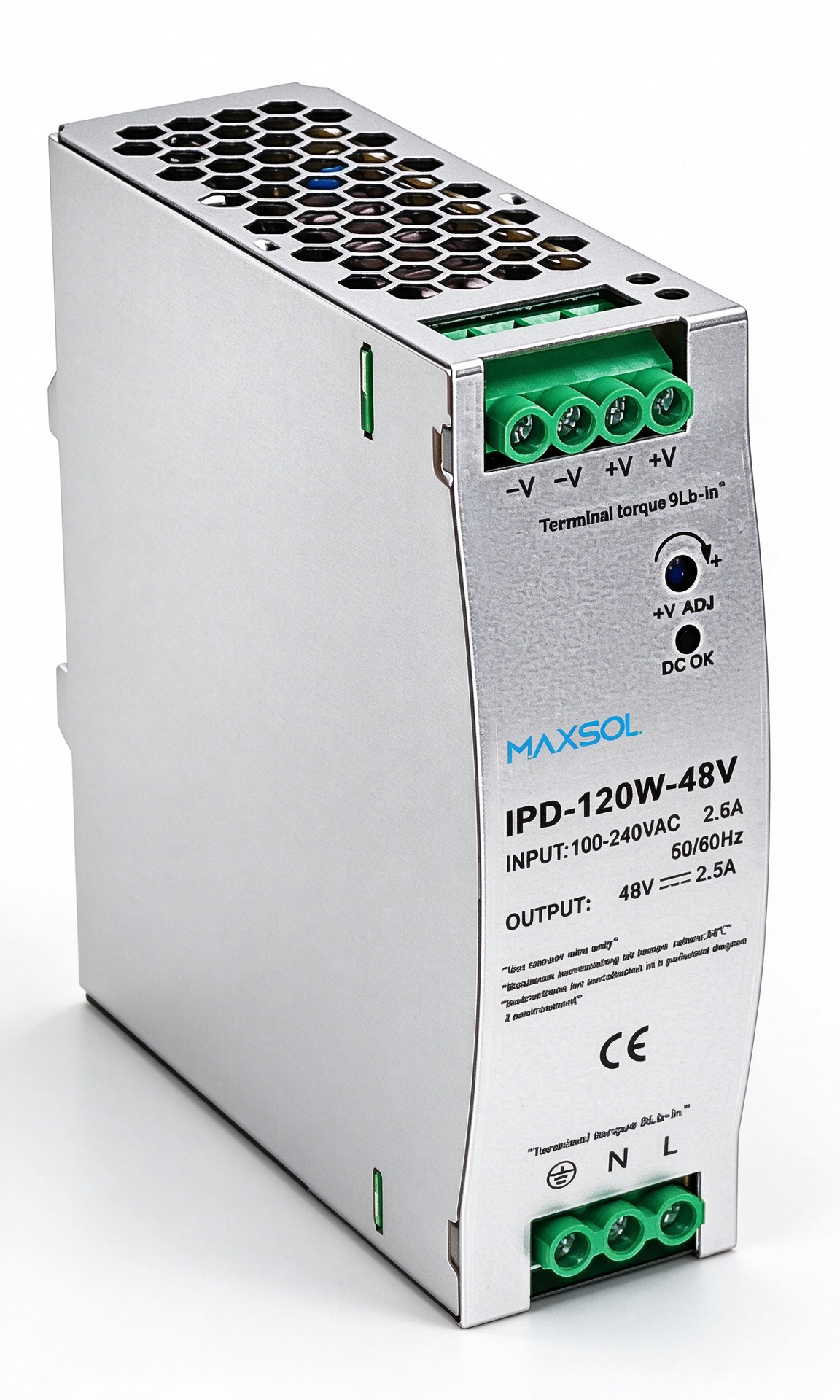

مزود طاقة صناعي 48V DC 120W لسكة DIN
الطرازIPD-120W-48V
مزود طاقة عالي الكفاءة 120W 48V DC لسكة DIN للأتمتة الصناعية. يتميز بحماية من الحمل الزائد وتصميم مدمج. مثالي لمتكاملي الأنظمة.
الميزات
- مزود طاقة صناعي لسكة DIN (48V / 120W)
- الخرج: 48V DC، 2.5A (0–2.5A)، 120W
- التموج والضجيج: 480mV
- ضبط الجهد: 47.2–48.8V
- الدخل: 100–240 VAC، 47–63 Hz
- تيار الدخل: 2.25A عند 115V / 1.3A عند 230V
- الكفاءة: 86%
- الحماية: OLP / OVP / SCP
- الأبعاد: 40 × 125.2 × 113.5 mm
- التثبيت: سكة DIN
IPD-120W-48V
المواصفات
الخرج
- الطراز
- IPD-120W-48V
- جهد DC
- 48V
- التيار الاسمي
- 2.5A
- نطاق التيار
- 0-2.5A
- القدرة الاسمية
- 120W
- التموج والضجيج
- 480mV
- نطاق ضبط الجهد
- 47.2~48.8V
- تفاوت الجهد، الملاحظة 3
- ±2.0％
- تنظيم الخط
- ±0.5%
- تنظيم الحمل
- ±1%
- زمن بدء التشغيل
≤1000ms/230VAC (الحمل الكامل)
≤2000ms/115VAC (الحمل الكامل)
- زمن الاحتفاظ بالطاقة (القيمة النموذجية)
- 30ms/230VAC (عند الحمل الكامل)
الدخل
- نطاق الجهد
- 100-240VAC
- نطاق التردد (Hz)
- 47~63Hz
- الكفاءة (القيمة النموذجية)
- 86%
- تيار AC (القيمة النموذجية)
1A كحد أقصى، 220VAC
2A كحد أقصى، 110VAC
- تيار الاندفاع عند التشغيل (القيمة النموذجية)
- بدء تشغيل بارد <50A/230VAC
- تيار التسرب
- ＜0.75mA/240VAC
الحماية
- الحماية من قصر الدائرة
- طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
- الحماية من الحمل الزائد
110%~150% من قدرة الخرج الاسمية
طريقة الحماية: وضع إعادة المحاولة Hiccup، مع استعادة تلقائية بعد زوال الخلل
ظروف التشغيل
- درجة حرارة التشغيل (℃)
- -10℃ – +45℃
- درجة حرارة التشغيل (℃)
- 20% – 90%RH، دون تكاثف
- درجة حرارة التخزين ورطوبته
- 20℃ – +85℃، 10% – 95%RH، دون تكاثف
- معامل درجة الحرارة
- ±0.3‰（ 0 – 50℃ ）
- مقاومة الاهتزاز
- 10-500Hz، 2g، 10 دقائق/دورة، 60 دقيقة لكل محور من X وY وZ
معيار السلامة
- جهد التحمل (VAC)
- I/P-O/P:1.5KVAC,I/P-FG:0.5KVAC,OP-FG:0.5KVAC 60S
- مرجع معيار السلامة
- مصمم وفق معايير EN/UL60950-1 وGB4943
- مقاومة العزل
- I/P-O/P,I/P-FG,O/P-FG: 100M Ohm/500VDC/25℃
العبوة
- أبعاد المنتج
- 40*125.2*113.5(mm) (العرض*الارتفاع*العمق)
- الوزن
- 0.4kg
