حساب ميزانية PoE لكاميرات المراقبة في الإمارات
احسب أحمال الكاميرات وحدود كل منفذ وميزانية PoE الكلية، وافحص الكابلات والحرارة والطاقة الاحتياطية قبل تسليم شبكة المراقبة.
الكاتب Maxsol Team
عند تصميم شبكة كاميرات لمستودع أو محيط منشأة أو موقع إنشاء في الإمارات، يجب تقييم الطاقة والبيانات معًا. عدد منافذ المبدّل لا يحدد وحده صلاحية الجهاز للمشروع. تحتاج الكاميرات إلى قدرة كافية عند كل منفذ، وميزانية كلية مناسبة، واتصال صاعد يستوعب الفيديو، وطاقة احتياطية تغطي الأجهزة التي تعتمد عليها المراقبة.
أنشئ قائمة بالأجهزة وأقصى متطلبات تشغيلها
سجّل معيار PoE والقدرة القصوى لكل كاميرا من ورقة بياناتها. قد يتغير استهلاك الطاقة عند تشغيل الإضاءة بالأشعة تحت الحمراء أو تحريك كاميرا PTZ أو استخدام الملحقات. لا تعتبر قياس النهار ممثلًا لجميع أوضاع التشغيل. وإذا كان المبدّل يغذي نقطة وصول أو جسرًا لاسلكيًا، فأضفهما إلى القائمة.
في مثال افتراضي، تحتاج ست كاميرات إلى 8W لكل منها، وتحتاج كاميرتان إلى 20W لكل منهما. يصبح المجموع 6 × 8W + 2 × 20W = 88W. المثال يشرح طريقة الحساب، ولا يصف اختبارًا لمنتجات بعينها. يجب بعد ذلك مراعاة الخسائر والاحتياطي المناسب والتوسعات المخططة.
افصل حد المنفذ عن الميزانية الكلية
قد يوفّر المبدّل ميزانية إجمالية كافية، بينما لا يستطيع منفذ محدد تغذية كاميرا عالية الاستهلاك. تحقّق من التوافق مع IEEE 802.3af أو 802.3at أو 802.3bt على الطرفين. ويتطلب PoE السلبي تحققًا مستقلًا من الجهد وترتيب الأطراف؛ فوجود موصل RJ45 لا يضمن التوافق.
لا تساوِ بين قدرة مزود الطاقة المكتوبة على الملصق وميزانية PoE المتاحة. استخدم القيمة التي يحددها دليل المبدّل. قارن طراز Gigabit ذي ثمانية منافذ مع الطراز ذي ستة عشر منفذًا وفق المنافذ والقدرة والربط الصاعد. وافحص مجال الحرارة وطريقة التركيب قبل اتخاذ القرار.
راجع الكابلات والحرارة وتدفق الفيديو
تؤثر جودة الكابل والموصلات وطول المسار في هبوط الجهد والاستقرار. لا تفترض إمكان تجاوز مسافة Ethernet المعتادة بالسرعة الاسمية. إذا توفّر وضع لتمديد المسافة، فراجع حدود الطراز، لأن المدى الأطول قد يتطلب خفض السرعة.
احسب حمل الاتصال الصاعد باستخدام معدلات تدفق الفيديو وعدد التدفقات المتزامنة ومكان التسجيل. لا تعالج زيادة القدرة اختناق البيانات. وفي التوصيلات الخارجية افحص دخول الماء والتآكل والحماية من زيادة الجهد بالتنسيق مع التأريض. أما داخل الخزانة، فتحقق من الحرارة الفعلية تحت الشمس ومسارات تبديد الحرارة، بدل الاعتماد على درجة حرارة الجو وحدها.
اختبر الطاقة الاحتياطية واستعادة الخدمة
أدرج استهلاك المبدّل والموجّه وجهاز الربط ضمن حمل UPS. قسمة الطاقة المتاحة بوحدة Wh على الحمل بوحدة W تعطي تقديرًا أوليًا، ثم تؤثر الكفاءة وحدود التفريغ في المدة الفعلية. بقاء الكاميرات عاملة لا يكفي للوصول عن بُعد إذا انقطعت التغذية عن الموجّه أو جهاز الإرسال.
شغّل الإضاءة الليلية لجميع الكاميرات أثناء اختبار التسليم. سجّل قدرة كل منفذ والمجموع، ثم اختبر انقطاع التغذية وعودتها. افحص إعدادات وظيفة المراقبة watchdog حتى لا يسبب دورات إعادة تشغيل غير ضرورية. سلّم خريطة المنافذ ومسارات الكابلات ونتيجة اختبار التغذية الاحتياطية إلى فريق التشغيل، مع بيان الحمل الذي استُخدم أثناء الاختبار وحدود أي توسعة لاحقة.

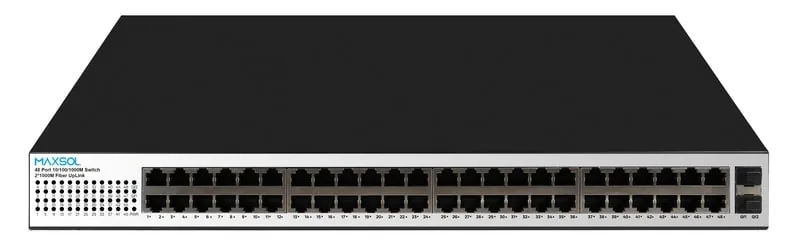

للشبكات الأكبر، قيّم أيضًا الطراز ذي 48 منفذًا وفق المعايير نفسها.
