ورقة البيانات
ملحقات الطاقة

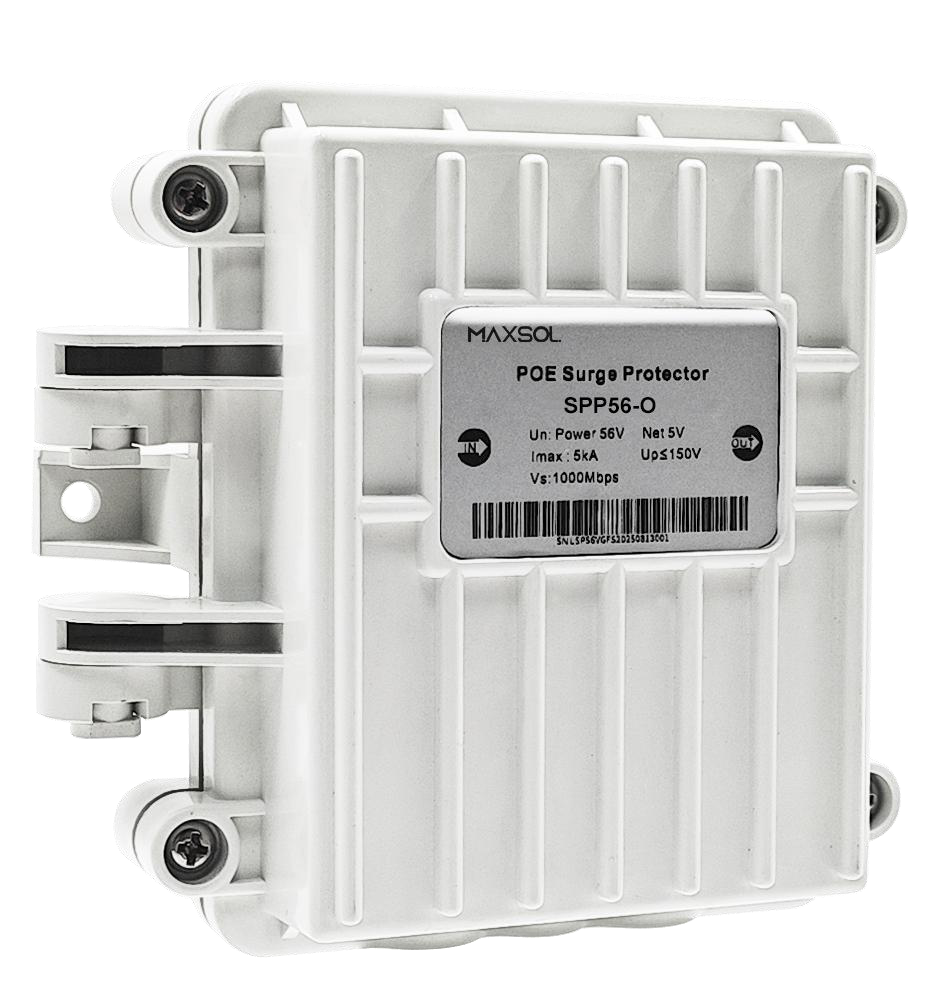

جهاز حماية POE خارجي من ارتفاعات الجهد المفاجئة
الطرازSPP56-O
نظرة عامة
صُمم جهاز الحماية من الارتفاعات المفاجئة PoE لحماية أجهزة Ethernet وPoE في البيئات الخارجية والصناعية. يضم مكونات عالية الجودة وتصميم دائرة متقدمًا، ما يضمن أداءً مستقرًا وموثوقًا. يوفر حماية مزدوجة لخطوط البيانات والطاقة، ويمنع بفعالية الأضرار الناتجة عن الصواعق وESD والارتفاعات المفاجئة في الجهد. وهو مثالي لكاميرات IP والجسور اللاسلكية ونقاط الوصول وأجهزة PoE الأخرى في أنظمة المراقبة والشبكات.
الميزات
- دوائر حماية متعددة بتقنيتي أنبوب التفريغ الغازي GDT وTVS
- تصميم حماية مزدوج من ارتفاعات الجهد المفاجئة في النمط المشترك والنمط التفاضلي
- تقنية مصفوفة TVS منخفضة السعة لنقل الإشارات عالية السرعة
- حماية من ارتفاعات الجهد المفاجئة المتكررة لتعزيز الموثوقية
- حاوية بدرجة IP65 للتشغيل الخارجي الكامل
- تصميم محمي بالكامل بنسبة 100% مع حماية من الانفجار وتسرب الماء
- حجم مدمج لتركيب سهل ونشر مرن
SPP56-O
المواصفات
المواصفات
- الطراز
- SPP56-O
الخصائص الكهربائية (الشبكة والطاقة)
- جهد التشغيل الاسمي Un
- 56V
- أقصى جهد تشغيل مستمر Uc
- 65V
- تيار التفريغ الاسمي (8/20µs)، In
- 5kV/2.5kA
- أقصى تيار تفريغ (8/20µs)، Imax
- 5kV
جهد الحد Up
- خط-خط
- ≤100V
- الخط-PE
- ≤150V
- تكييف معدل الإرسال
- 1000Mbps
- فقد الإدخال
- ≤0.3dB
- الخط المحمي
- 1-8
- زمن الاستجابة Ta
- ≤1ns
- تيار الحمل
- 850mA
- التطبيق
- 10/100/1000BaseT
- المعاوقة على التوالي
- ≤0.5Ω
الخصائص الميكانيكية
- الأبعاد
- 155mm*135mm*55mm
- الوزن لكل وحدة
- (230±5)g
- درجة حماية IP
- IP65
- التوصيلات (دخل/خرج)
- كابل RJ45 محمي للتطبيقين
- مادة الحاوية
- فولاذ مقاوم للصدأ
- ظروف التشغيل
- درجة حرارة التشغيل: -20 ~ 60℃، درجة حرارة التخزين: -40 ~ 85℃، الرطوبة النسبية: 5% ~ 95％
- الامتثال للمعايير
- IEC61000, RoHS
- التوافق مع البروتوكولات
- 802.3af
- مكان التركيب
- داخلي أو خارجي
