ورقة البيانات
مبدّل PoE لإنترنت الأشياء IoT يعمل بالطاقة الشمسية

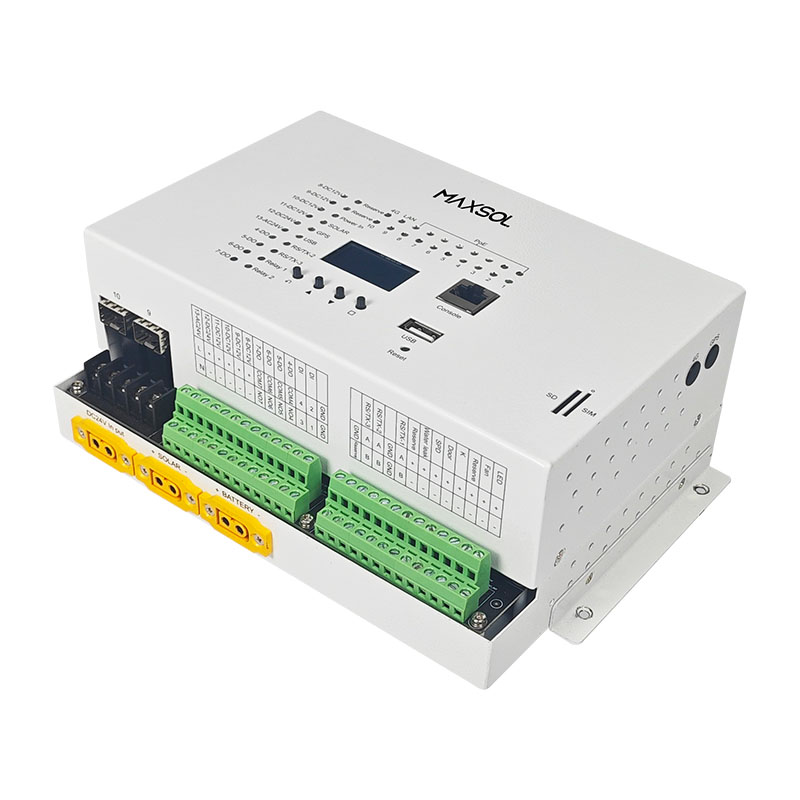

مبدّل IoT صناعي مُدار 8GE+2GF يعمل بالطاقة الشمسية
الطرازIOTM2802SFG-S
استخدم هذا المبدّل الشمسي المُدار 8GE+2GF لشبكات IoT الصناعية البعيدة. يتميز بخرج PoE بقدرة 90W ومراقبة البطارية وربط صاعد 4G. مثالي لمتكاملي الأنظمة.
الميزات
- مبدّل PoE صناعي شمسي مُدار 8GE + 2GF بوظائف IoT | BT 90W | ميزانية 120W | مراقبة الألواح الكهروضوئية PV والبطارية
- 1* منفذ RJ45 للإدارة خارج النطاق OOB، 1* منفذ وحدة تحكم RJ45، 1* منفذ USB، 1* فتحة SIM
- المنافذ 1-8: IEEE802.3af/at؛ المنافذ 1-2: IEEE802.3bt؛ المنافذ 3-4: 24V PoE
- شاشة OLED بقياس 1.3 بوصة
- دخل الطاقة: شمسي DC24V، شبكة AC100-240V 50/60Hz / تغذية من محول DC24V
- خرج الطاقة: 1* AC24V، 1* DC24V، 4* DC12V
- المؤشرات: تشغيل DC24V ومؤشرات إنذار وواجهات وحالة وغيرها.
- يدعم النقل الشفاف عبر المنفذ التسلسلي وMQTT وTCP/IP وHTTP وHTTPS وغيرها.
- درجة حرارة التشغيل: -40℃–75℃
IOTM2802SFG-S
المواصفات
الميزات
- الطراز
- IOTM2802SFG-S
- تصميم عالي التكامل
- يجمع تقنيات الطاقة الشمسية وIoT والاتصالات وPoE والتشغيل والصيانة الذكيين O&M لتسهيل التركيب.
- آمن وفعّال
- يستخدم تقنيات متقدمة ومواد عالية الجودة لتحقيق تحويل شمسي عالي الكفاءة وضمان السلامة والاستقرار
- صديق للبيئة وموفر للطاقة
- يعمل دون تلوث ويقلل الاعتماد على مصادر الطاقة التقليدية.
- تشغيل وصيانة ذكيان عن بُعد O&M
يوفر تنبيهات استباقية قائمة على الحدود المحددة ومعالجة آنية وتحليلًا لاحقًا، لزيادة وقت التشغيل وخفض تكاليف التشغيل والصيانة O&M.
- إدارة ذكية للحاوية
تحكم ذكي بالحرارة (تشغيل/إيقاف المروحة تلقائيًا وفق حد الحرارة).
مراقبة الشبكة الكهربائية (الجهد والتيار وإنذارات زيادة/انخفاض الجهد وزيادة التيار وإعادة الإغلاق التلقائية عن بُعد).
حالة جهاز الحماية من الارتفاعات المفاجئة عبر القياس عن بُعد.
كشف الحرارة والرطوبة وحالة الباب في الوقت الفعلي.
إضاءة مرتبطة بحالة الباب (تضيء عند فتح الباب).
كشف الغمر بالماء مع إنذار استباقي.
المواصفات
- الواجهات
8* منفذ RJ45 بسرعة 10/100/1000M
1* منفذ RJ45 للإدارة خارج النطاق OOB
1* منفذ وحدة تحكم RJ45
2* منفذ ألياف بسرعة 1000M
1* منفذ USB
1* فتحة SIM
- واجهات الإدخال/الإخراج I/O
- 4 قنوات DI و4 قنوات DO
- واجهات تسلسلية
- 3 قنوات إجمالًا لـ RS232/RS485
- المعالج
- معالج Cortex-AT رباعي النوى بتردد رئيسي 1.2GHz
- المرحلات
- 1 NO, 1 NC
- خرج الطاقة
1* AC24V
1* DC24V
4* DC12V
- البطارية
الجهد الاسمي 24V (بحد أقصى 25.6V)
السعة الاسمية 30AH
إجمالي الطاقة 720wh
- PoE
المنافذ 1-8: IEEE802.3af/at
المنافذ 1-2: IEEE802.3bt
المنافذ 3-4: 24V PoE
- درجة حرارة التشغيل
- -40°C – +75°C
- طريقة الاتصال
- ربط صاعد عبر 4G والألياف البصرية أو RJ45
- شاشة OLED
- شاشة OLED بقياس 1.3 بوصة
- دخل الطاقة
- طاقة شمسية DC24V
- المؤشرات
- تشغيل بجهد DC24V، ومؤشرات إنذار وواجهات وحالة وغيرها.
- فئة الحماية
- IP20
- الأبعاد (الارتفاع×العرض×العمق)
- 163.5*216*88.7mm
- الوزن
- الوزن الصافي: 1.90kg
إدارة الطاقة
- إدارة الطاقة
يدعم التحكم المستقل في 4 قنوات DC12V بتيار أقصى 2.5A. يتيح تشغيل قنوات التغذية أو إيقافها كل على حدة عن بُعد، مع حماية تلقائية من زيادة التيار والقصر الكهربائي وإبلاغ بالإنذارات؛
يدعم قناة واحدة DC24V بتيار أقصى 2.5A. يمكن تشغيل تغذية القناة أو إيقافها عن بُعد، مع حماية تلقائية من زيادة التيار والقصر الكهربائي وإبلاغ بالإنذارات؛
يدعم قناة واحدة AC24V بتيار أقصى 2.5A. يمكن تشغيل تغذية القناة أو إيقافها عن بُعد، مع حماية من زيادة التيار وإبلاغ بالإنذارات.
- إدارة البطارية
يدعم إدارة شحن البطارية؛
يدعم إدارة تفريغ البطارية؛
يدعم الحماية من عكس توصيل البطارية؛
يدعم حماية البطارية من الشحن الزائد؛
يدعم حماية البطارية من التفريغ المفرط؛
حماية شحن البطارية من الحرارة المنخفضة (يتوقف الشحن عندما تنخفض الحرارة عن 0°C)؛
حماية تفريغ البطارية من الحرارة المنخفضة (يتوقف التفريغ عندما تنخفض الحرارة عن -20°C)؛
حماية شحن البطارية من الحرارة المرتفعة (يتوقف الشحن عندما تتجاوز الحرارة 70°C)؛
حماية تفريغ البطارية من الحرارة المرتفعة (يتوقف التفريغ عندما تتجاوز الحرارة 70°C).
- إدارة المنفذ التسلسلي وDI/DO
يدعم 3 قنوات للمنافذ التسلسلية 485/232 و4 قنوات لإشارات التبديل DI/DO؛
يدعم تشغيل وإيقاف المنافذ التسلسلية وحالات DI/DO عن بُعد، وعرض حالة الكشف عن توصيلات المنافذ التسلسلية ومداخل ومخارج التبديل؛
يدعم كشف حركة TX وRX للمنفذ التسلسلي؛
يدعم ضبط معدل البود للمنفذ التسلسلي وبت البدء وبت التكافؤ وبت التوقف والتحكم في التدفق وغيرها من المعلمات، إضافة إلى النقل الشفاف لبيانات المنفذ التسلسلي مع دعم إعدادات تغليف Ethernet مثل TCP/IP وأرقام المنافذ؛
يدعم مؤشرات ضوئية لعرض حالة اتصال المنافذ التسلسلية وDI/DO.
- إدارة شبكة المبدّل
يدعم إطارات Jumbo لضمان نقل مستقر وموثوق لإطارات البيانات الكبيرة؛
يدعم التحكم في التدفق لضبط معدل الإرسال تلقائيًا؛
يدعم وظيفة 802.1Q VLAN لفصل الخدمات المختلفة دون تداخل؛
يدعم القائمة البيضاء لعناوين MAC والمصادقة الآمنة للوصول؛
يدعم إحصاءات حركة المنافذ.
- الإدارة عبر 4G LTE
يدعم عرض حالة 4G عن بُعد، بما فيها العناوين التي تم الحصول عليها ومعلومات نطاق تردد الوحدة وحالة الإشارة؛
يدعم إعداد أولوية الشبكة: أولوية 4G / أولوية الاتصال السلكي؛
يدعم تعديل إعدادات APN يدويًا؛
يدعم كشف وجود بطاقة SIM.
- التحكم في الطاقة الشمسية وإدارتها
يدعم قراءة وعرض جهد الألواح الشمسية وتيارها وقدرتها؛
يدعم قراءة حالة البطارية؛
يدعم جمع البيانات التالية لليوم الحالي: أدنى جهد للبطارية وأعلى جهد لها، وأقصى تيار شحن وأقصى تيار تفريغ، وأقصى قدرة شحن وأقصى قدرة تفريغ، وكمية الشحن والتفريغ بالأمبير-ساعة، والطاقة الكهربائية المولدة والمستهلكة؛
يدعم قراءة عدد أيام تشغيل الجهاز وعدد مرات التفريغ المفرط والشحن الكامل.
- إدارة النظام
يدعم إدارة أسماء المستخدمين وكلمات المرور؛
يدعم عرض إصدارات البرمجيات والعتاد؛
يدعم ترقية البرامج الثابتة والتهيئة عن بُعد؛
يدعم إعادة التشغيل عن بُعد؛
يدعم استعادة إعدادات المصنع؛
يدعم بروتوكول مزامنة الوقت NTP.
