ورقة البيانات

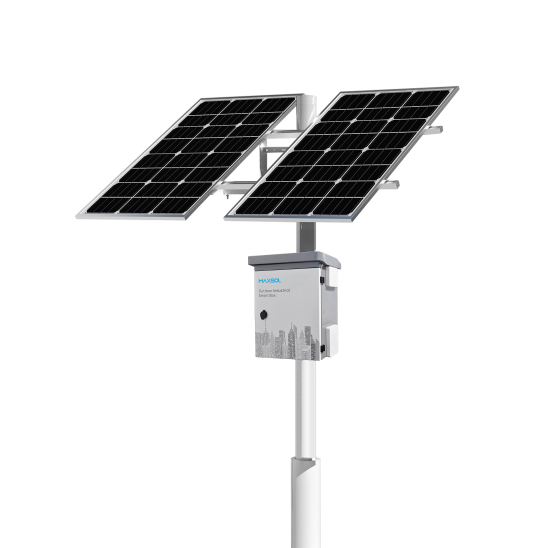

نظام تغذية شمسية للمراقبة CCTV
نظام تغذية شمسية للمراقبة CCTV
الطرازCS400150
CS400150 | نظام طاقة شمسية 400W150Ah 1920Wh
نظام الطاقة الشمسية CS400150 بقدرة 400W مزود ببطارية LiFePO4 بسعة 150Ah (1920Wh) وحاوية خارجية متكاملة بدرجة IP65، لتوفير طاقة موثوقة ومستقرة خارج الشبكة لتطبيقات المراقبة الخارجية والمراقبة عن بُعد.
يضم صندوق التوزيع المقاوم للعوامل الجوية وحدة تحكم الشحن الشمسي MPPT ونظام بطارية LiFePO4، لضمان التشغيل الآمن والشحن الشمسي الفعال.
الميزات
- حل تغذية CCTV بالطاقة الشمسية 400W/150Ah 1920Wh
- اللوح الشمسي: لوح سيليكون أحادي البلورة بقدرة 400W
- البطارية: بطارية LiFePO4 بسعة 150Ah وجهد 12.8V وطاقة 1920Wh
- متحكم شحن شمسي MPPT بتيار 30A
- خرج DC: 4 × DC11–14V 15A (كحد أقصى)؛ 4 × DC12V 5A (كحد أقصى)
- خزانة خارجية IP65، 500.0 X 450.0 X 271.0mm
CS400150
المواصفات
CS400150 (150Ah12.8V 1920Wh)
الطراز
- الطراز
- CS400150 (150Ah12.8V 1920Wh)
نظام الطاقة الشمسية
- البطاريات
- بطاريات LiFePO4 من الفئة A 150Ah12.8V 1920Wh
- متحكم شمسي
- متحكم MPPT بجهد 12V وتيار 30A
- لوح شمسي
- 2pcs* لوح شمسي أحادي البلورة 200W
- خرج DC
- 4pcs* DC11~14V 15A (كحد أقصى)؛ 4pcs* DC12V5A (كحد أقصى)
مواصفات اللوح الشمسي
- قدرة الذروة في ظروف الاختبار القياسية STC
- 200W *2PCS
- المادة
- خلية سيليكون أحادي البلورة عالية الكفاءة وإطار من سبيكة ألمنيوم عالية المتانة
- مواد اللوح
- زجاج مقسّى فائق الصفاء
- العمر التشغيلي
- 25 سنة
- القدرة القصوى (Pm)
- 200W
- كفاءة التحويل الكهروضوئي (%)
- ≥20.4%
- الجهد عند Pmax (Vmp)
- 18V
- التيار عند Pmax(Imp)
- 10.96A
- جهد الدائرة المفتوحة للوح الشمسي (V)
- 22.0V
- تيار قصر الدائرة - ISC (A)
- 11.62A
- أبعاد الوحدة (الطول×العرض×الارتفاع)
- 1480*670*30mm
- وزن الوحدة (KG)
- 11 Kg*2PCS
- مادة الإطار وأبعاده (mm)
- سبيكة ألمنيوم معالجة بالأنودة بسماكة 1.2mm
- تغليف الوحدة
- زجاج مقسّى/EVA/خلية/طبقة خلفية EVA
مواصفات وحدة التحكم بالطاقة الشمسية
- أقصى تيار شحن
- 30A
- جهد النظام
- اكتشاف تلقائي لجهد 12V/24V
- فصل عند انخفاض الجهد (LVD)
- 10.8~11.8V/21.6~23.6V، SOC1~5 (القيمة الافتراضية: 11.2/22.4V)
- إعادة توصيل عند تعافي الجهد (LVR)
- 11.4~12.8V/22.8~25.6V (القيمة الافتراضية: 12.0/24.0V)
- حماية من الشحن الزائد
- 15.8/31.3V
- أقصى جهد على طرف PV
- 55V@-20℃;50V@25℃
- أقصى قدرة دخل للألواح الكهروضوئية PV
- 390/780W
- عتبة النهار/الليل
- 3.0~20.0V (القيمة الافتراضية: 8.0/16.0V)
- زمن تأخير النهار/الليل
- 0~30min (القيمة الافتراضية: 0min)
- نطاق تتبع MPPT
- (جهد البطارية + 2.0V) ~Voc*0.9 *2
- تيار الخرج
- 30A
- أقصى كفاءة تتبع
- >99.9%
- أقصى كفاءة تحويل للشحن
- 98.0%
- الأبعاد (mm)
- 182*187.5*64
- الوزن
- 1.3kg
- الاستهلاك الذاتي
- ≤8mA(12V)
مواصفات البطارية
- سعة البطارية
- بطارية LiFePO4 بجهد وسعة 12.8V/150AH (1920WH)
- السعة الاسمية
- 150Ah
- الجهد الاسمي
- 12.8V
- أقصى جهد شحن
- 14.6 ± 0.2V
- جهد فصل التفريغ
- 10 ± 0.2V
- تيار الشحن القياسي
- 15A
- تيار التفريغ القياسي
- 15A
- أقصى تيار شحن مستمر
- 30A
- أقصى تيار تفريغ مستمر
- 30A
- أقصى تيار تفريغ لحظي
- 90A
- العمر بعدد الدورات
- أكثر من 2000 دورة
- الوزن
- ≤ 12kg
- درجة حرارة التشغيل
- الشحن: 0℃ ~ 55℃؛ التفريغ: -10℃ ~ 60℃
لوحة حماية البطارية
- جهد الخرج
- 8.4V–14.6V
- تيار التشغيل
- ≤30A
- درجة حرارة التشغيل
نطاق التشغيل: -20℃–65℃؛
درجة حرارة استعادة التشغيل بعد فرط الحرارة: 48℃
- الاستهلاك الذاتي في حالة التشغيل
- ≤50 µA
- جهد حماية الشحن الزائد
- 3.65V±0.05V
- جهد استعادة التشغيل بعد الشحن الزائد
- 3.55V±0.10V
- تأخير الحماية من زيادة الجهد
- 0.5–1.5s
- تيار حماية الشحن الزائد
- 25–35A
- تأخير الحماية من زيادة التيار
- 0.5–1.5s
- جهد حماية التفريغ المفرط
- 2.1V±0.100V
- جهد استعادة التشغيل بعد التفريغ المفرط
- 2.4V±0.100V
- تأخير حماية التفريغ المفرط
- 0.5–1.5s
- تيار حماية التفريغ المفرط
- 75–90A
- تأخير حماية قصر الدائرة
- 100~600µs
- تيار قصر الدائرة
- 300A±50A
- شرط استعادة التشغيل بعد قصر الدائرة
- افصل الحمل
مواصفات الخزانة الخارجية (IE543)
- الأبعاد (الطول x العرض x الارتفاع)
- 500.0 X 450.0 X 271.0mm
- الوزن (kg)
- 11.5
- المادة
- صفيحة فولاذية مجلفنة بالغمس الساخن
- السماكة
- 1.2mm
- درجة حماية IP
- IP65
- اللون
- أبيض+رمادي
- المعالجة السطحية
- طلاء بالرش الكهروستاتيكي
- الباب
- 1
- مروحة
- (اختياري)
- موصل مقاوم للماء
- 4 قطع
- لوحة تثبيت كاميرا IP/نقطة وصول AP/جهاز CPE
- 4 قطع
- المفتاح
- 1 قطعة
- موصل التأريض
- 1 قطعة
عبوة متكاملة
- الأبعاد والوزن
وزن خزانة البطارية (IE543): 29.5KG
أبعاد اللوح الشمسي 200W: 1520*710*65MM؛ 11.00KG
حامل اللوح الشمسي (SPB300): 600*500*300MM؛ 13.00KG
- الوزن (شامل الحامل والملحقات)
- 78KG
- المحتويات
2* لوح شمسي
1* خزانة تضم البطارية وموصلات خرج DC
2* حامل للوح الشمسي
3 * طقم تثبيت على عمود
1* مجموعة براغٍ
1* دليل تركيب سريع QIG
- الشهادات
- CE وMSDS وUN38.3 وDGM وشهادة النقل البحري
CS400150
الأبعاد
ترجمات تسميات الشكل
تم الاحتفاظ بالرسم الأصلي؛ وترد ترجمة تسمياته الإنجليزية في المفتاح أدناه.
- 12.8V150Ah LifePO4 Battery
- تسمية الشكل: بطارية LifePO4 12.8V150Ah
- MPPT Charge Controller
- تسمية الشكل: متحكم شحن MPPT
- Lightning arrester
- تسمية الشكل: مانع صواعق
- PV Switch
- تسمية الشكل: مفتاح الألواح الكهروضوئية PV
- Batteries Switch
- تسمية الشكل: مفتاح البطاريات
- 2 x 200W Solar Panel
- تسمية الشكل: 2 x لوح شمسي 200W
- DC12V Output
- تسمية الشكل: خرج DC12V
- Voltage stabilizing module
- تسمية الشكل: وحدة تثبيت الجهد
CS400150

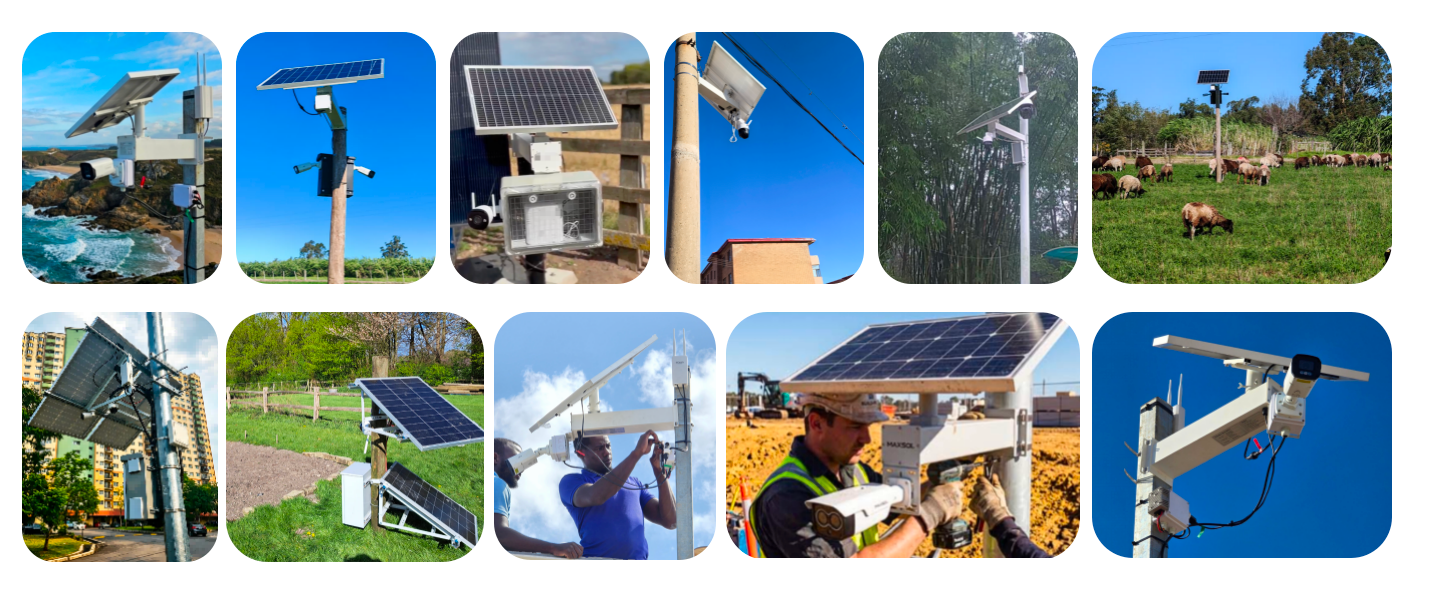

مجالات الاستخدام الشائعة
يُستخدم نظام الطاقة الشمسية على نطاق واسع في تطبيقات المراقبة والاتصالات الخارجية، ومنها:
- أنظمة المراقبة CCTV
- أنظمة أمن ومراقبة تعمل بالطاقة الشمسية
- موجّهات لاسلكية 4G/5G وأجهزة اتصال
- محطات مراقبة بعيدة ومستقلة عن الشبكة
- مشاريع مراقبة الطرق والمرور
- أنظمة أمن مواقع الإنشاء
- مراقبة المزارع ومزارع المحاصيل والأنشطة الزراعية
- تطبيقات أمن المنشآت الصناعية وحماية محيطها
- مشاريع المدن الذكية والبنية التحتية
