ورقة البيانات
مبدّل شبكة

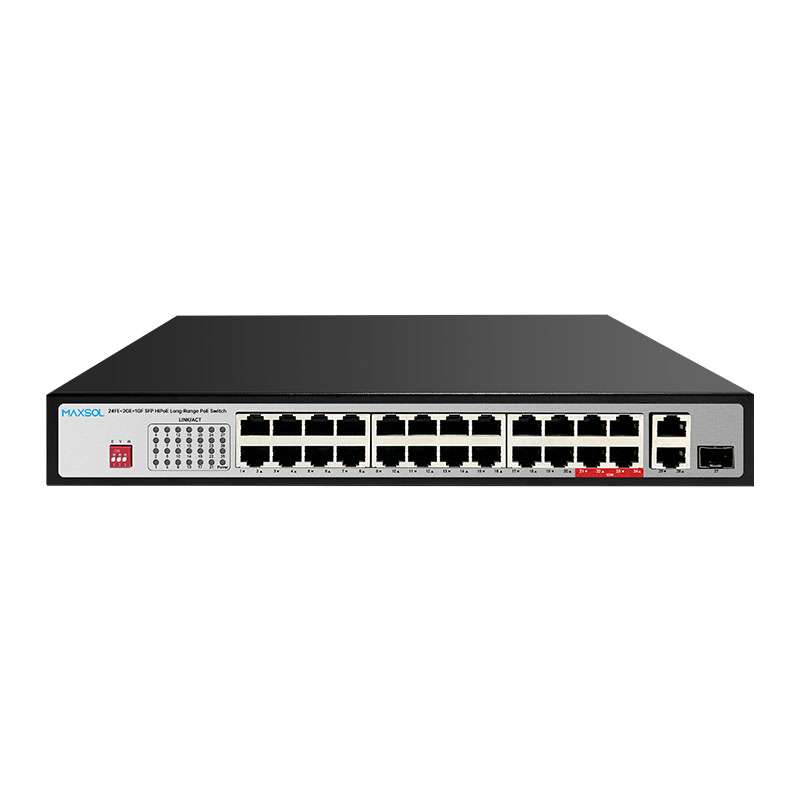

مبدّل HiPoE بـ 24 منفذًا، 300W، وربط صاعد Gigabit
الطرازPS12402FE
مبدّل Fast Ethernet PoE بـ 24 منفذًا يدعم Hi-PoE بقدرة 60W، مع 2 من منافذ الربط الصاعد Gigabit RJ45 و1 فتحة SFP وعزل VLAN ووضع Extend ومراقب الأعطال watchdog.
الميزات
- مبدّل HiPoE بعيد المدى 300M بربط صاعد 24FE+2GE+1GF
- يدعم وظيفة مراقب الأعطال الذكي لمراقبة أجهزة PD المتوافقة
- تدعم المنافذ 21-24 تغذية Hi-PoE حتى 60W للأجهزة المتلقية للطاقة PD المتوافقة مع IEEE 802.3bt
- تدعم المنافذ 1-20 قدرة PoE تبلغ 30W للأجهزة المتلقية للطاقة PD المتوافقة مع IEEE 802.3af/at
- يدعم VLAN
- محول طاقة داخلي 300W (مشمول)
- يدعم أولوية المنافذ
PS12402FE
المواصفات
الواجهات
- الطراز
- PS12402FE
- منفذ ثابت
- 24* منفذ PoE بسرعة 10/100Base-T/TX (بيانات/طاقة)، 2* منفذ RJ45 للربط الصاعد بسرعة 10/100/1000Base-T/TX (بيانات)، 1* فتحة SFP للألياف للربط الصاعد بسرعة 100/1000Base-X (بيانات)
PoE
- منفذ PoE
- المنافذ 1–20: IEEE802.3af/at؛ المنافذ 21–24: IEEE802.3bt، حتى 60W
- معيار PoE
- تدعم منافذ PoE معيار @IEEE802.3af/at/bt
- مفتاح DIP مع 3 أوضاع تشغيل
E – وضع Extend: تمديد AI حتى 300 متر مع تغيير تلقائي لسرعة كل منفذ (بحد 10Mbps)، بينما تحافظ المنافذ الأخرى على 100M ضمن 100 متر؛
V – وضع VLAN: يعزل كل منفذ PoE عن المنافذ الأخرى مع السماح بالاتصال بمنفذ الربط الصاعد، مما يعزز أمان الشبكة ويقلل حركة البث العام.
W – وضع Watchdog: يكتشف كاميرات IP غير المستجيبة تلقائيًا ويعيد تشغيل تغذيتها عبر PoE لاستعادة التشغيل الطبيعي، مما يقلل التوقف وتكاليف الصيانة.
- بروتوكول الشبكة
- IEEE802.3 10Base-T;IEEE802.3i 10Base-T;IEEE802.3u 100Base-TX; IEEE802.3ab 1000Base-T;IEEE802.3z 1000base-X;IEEE802.3x.
- ميزات منفذ Ethernet
- اكتشاف تلقائي لـ 10/100Base-T(X) و10/100/1000 Base-T؛ تشغيل مزدوج كامل/نصفي؛ تكيّف MDI/MDI-X
- وضع التمرير
- التخزين ثم التمرير
خصائص المبدّل
- سعة التبديل
- 10.8Gbps
- معدل التمرير
- 8.04Mpps
- جدول عناوين MAC
- 2K
- ذاكرة التخزين المؤقت
- 2M
- إطار Jumbo
- 1512 byte
- النقل عبر الأزواج المجدولة
- 10BASE-T: كابل UTP من فئة Cat5 (≤300 متر)؛ 100BASE-TX: كابل UTP من فئة Cat5 أو أحدث (≤100 متر)؛ 1000BASE-T: كابل UTP من فئة Cat5 أو أحدث (≤100 متر)
- أطراف التغذية
- AF/AT:1/2(+),3/6(-);Hi PoE:1/2(+),3/6(-),4/5(+),7/8(-)
- القدرة القصوى / المتوسطة لكل منفذ
- المنافذ 1-20: 30W/15.4W؛ المنافذ 21-24: 60W/30W/15.4W.
- ميزانية القدرة
- 300W
- استهلاك الطاقة
- الاستعداد: <5W؛ الحمل الكامل: <300W
الخصائص المادية
- مؤشر LED
- مؤشر الطاقة: PWR (أخضر)؛ مؤشر الشبكة: 1-27(Link/Act)/(أخضر).
- مزود الطاقة
- مزود طاقة مدمج AC100~240V 50-60Hz.
- درجة حرارة التشغيل / الرطوبة
- -20~+55°C:5%~90% RH دون تكاثف
- درجة حرارة / رطوبة التخزين
- -40~+75°C؛ 5%~95% RH دون تكاثف
- الأبعاد
- 310*205*45mm
- الوزن الصافي / الإجمالي
- <3kg / <4kg
- طريقة التركيب
- الوضع على المكتب والتركيب على الحائط أو في رف 1U.
- الحماية
- IEC61000-4-2(ESD): تفريغ تلامسي ±8kV وتفريغ هوائي ±15kV؛ IEC61000-4-5 (حماية من الصواعق/ارتفاعات الجهد المفاجئة): الطاقة: CM±4kV/DM±2kV؛ المنفذ: ±4kV.
- درجة الحماية
- IP30
محتويات العبوة
- المبدّل
- 1 قطعة
- سلك الطاقة
- 1 قطعة
- دليل تركيب سريع
- 1 قطعة
